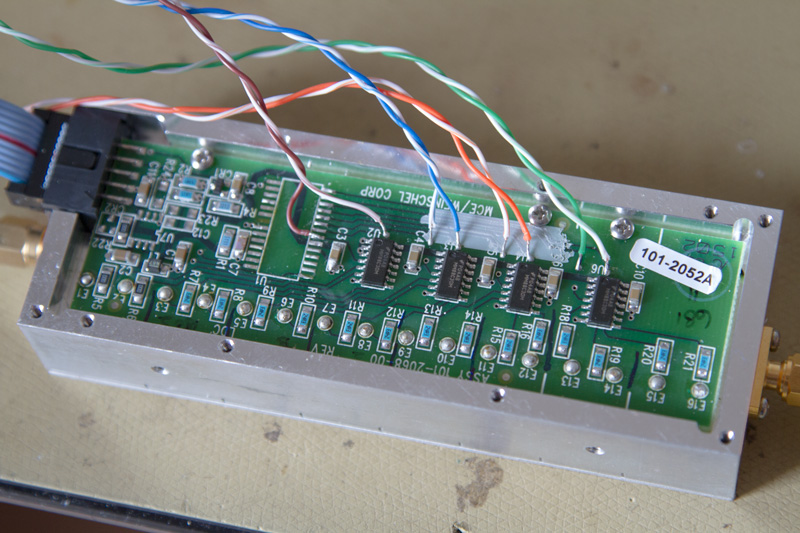

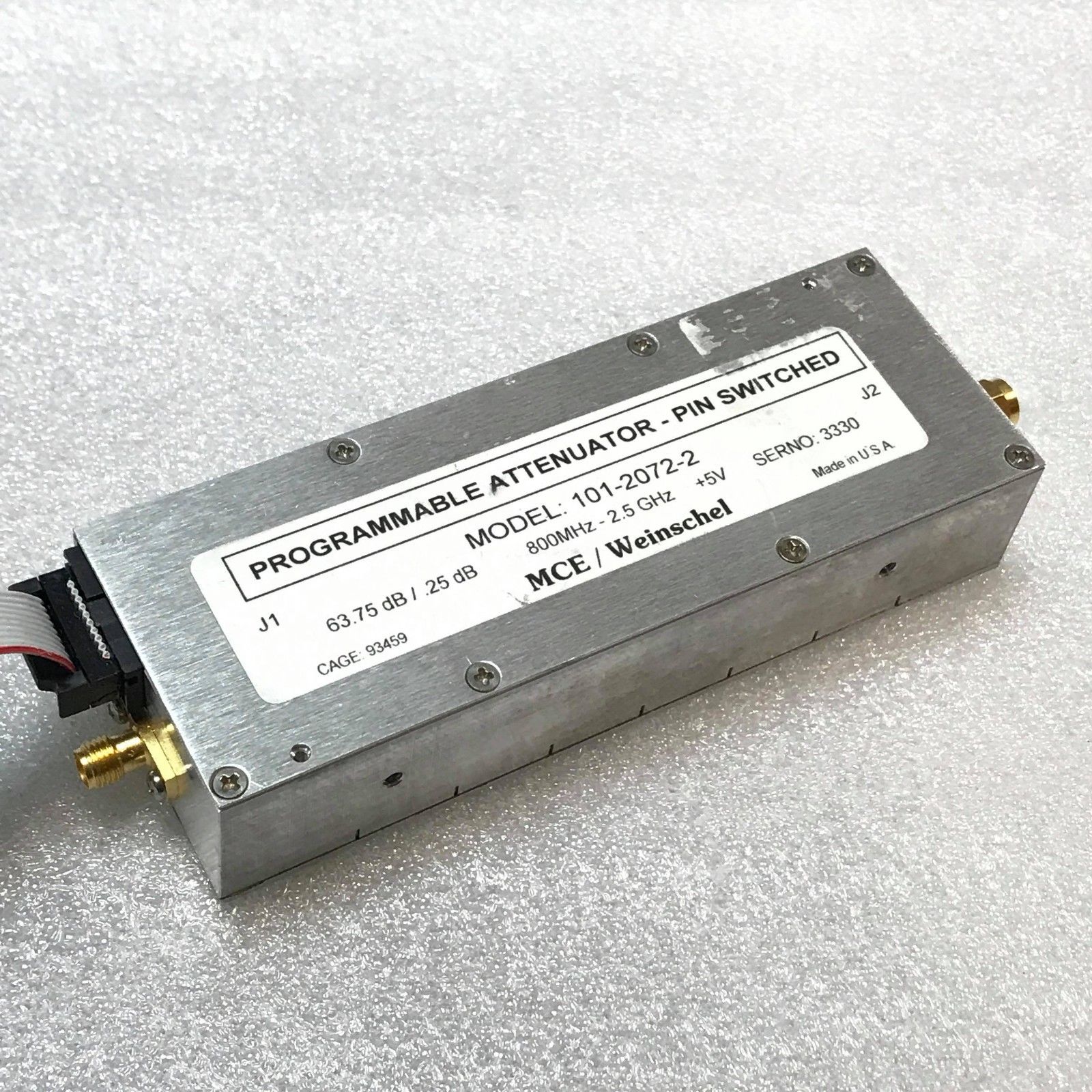

Acheté a CJ pour une poignée d’euros, un atténuateur programmable par PAS de 0.25db jusqu’à plus de 63db, couvre de 800mhz à 2.5Ghz, la doc de cette bestiole reste introuvable, ce qui fait penser a une fabrication dédiée, l’aspect physique rappel le modèle 4226 & 4228, mais les Pins ne correspondent pas, techniquement on se rapproche plutôt du modèle 3200T, programmable non pas via TTL, mais via une liaison RS232/RS422 sur une techno propriétaire dénommée, “SmartStep”, à l’ouverture du boitier nous avons un PIC 16F873, dont les sorties RB0 à RB7 sont reliées sur des portes logiques, MM88C30, qui vont eux même piloté les 8 cellules indépendantes.

L’alimentation via les pins 1&2 VCC / 3&4 pour le GND, nous montre une consommation d’environs 220ma, l’idée a été de dessoudé le PIC dans le but de piloté directement les portes logique via un Arduino, un programme a été écrit (avec affichage LCD et encodeur rotatif), reste a trouvé les bonnes combinaisons pour piloté le tout. A suivre …

Site du fabricant, désormais API Technologie

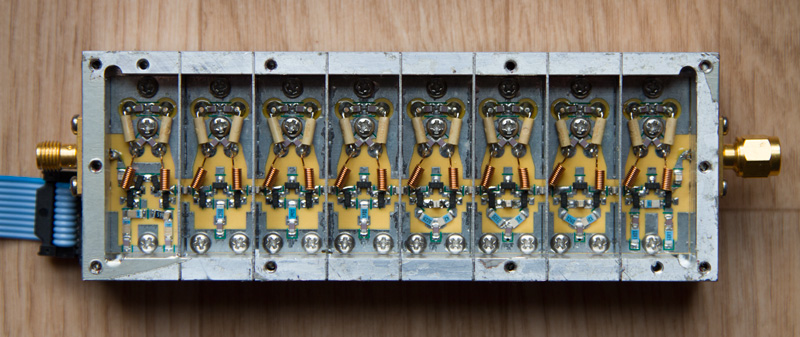

Vues des cellules.
