LoRa & l'APRS

LoRa & l’APRS

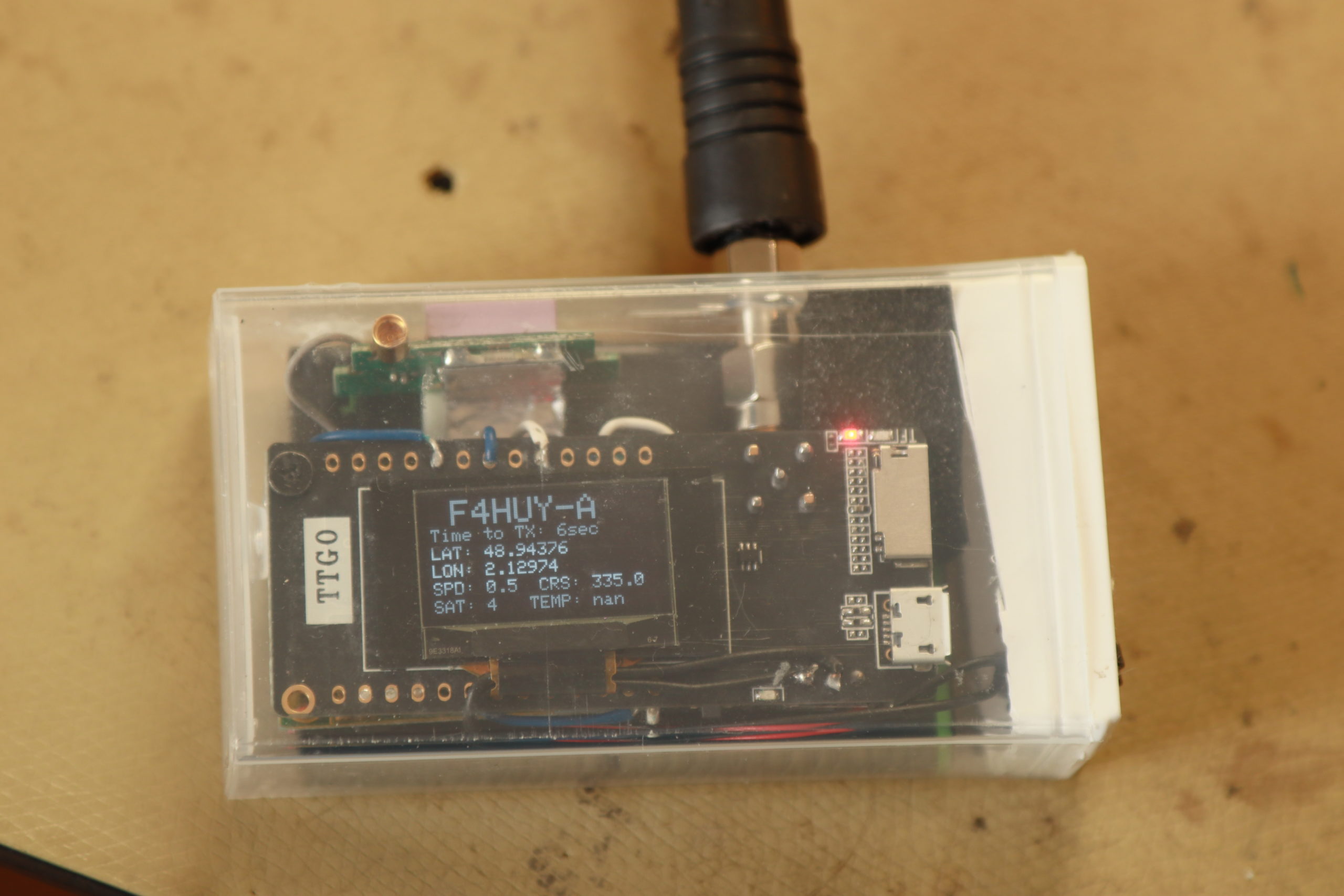

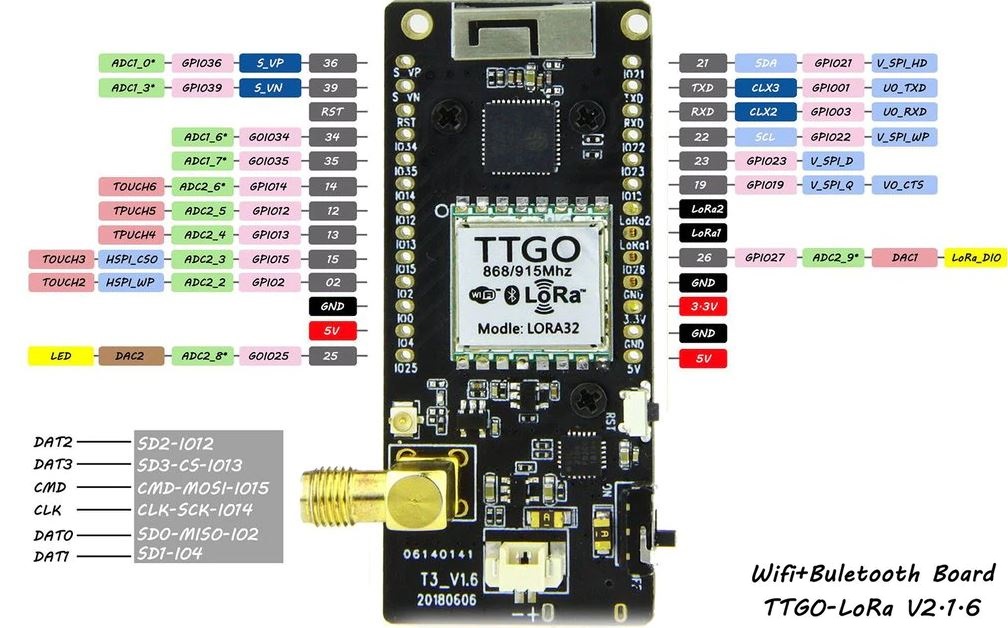

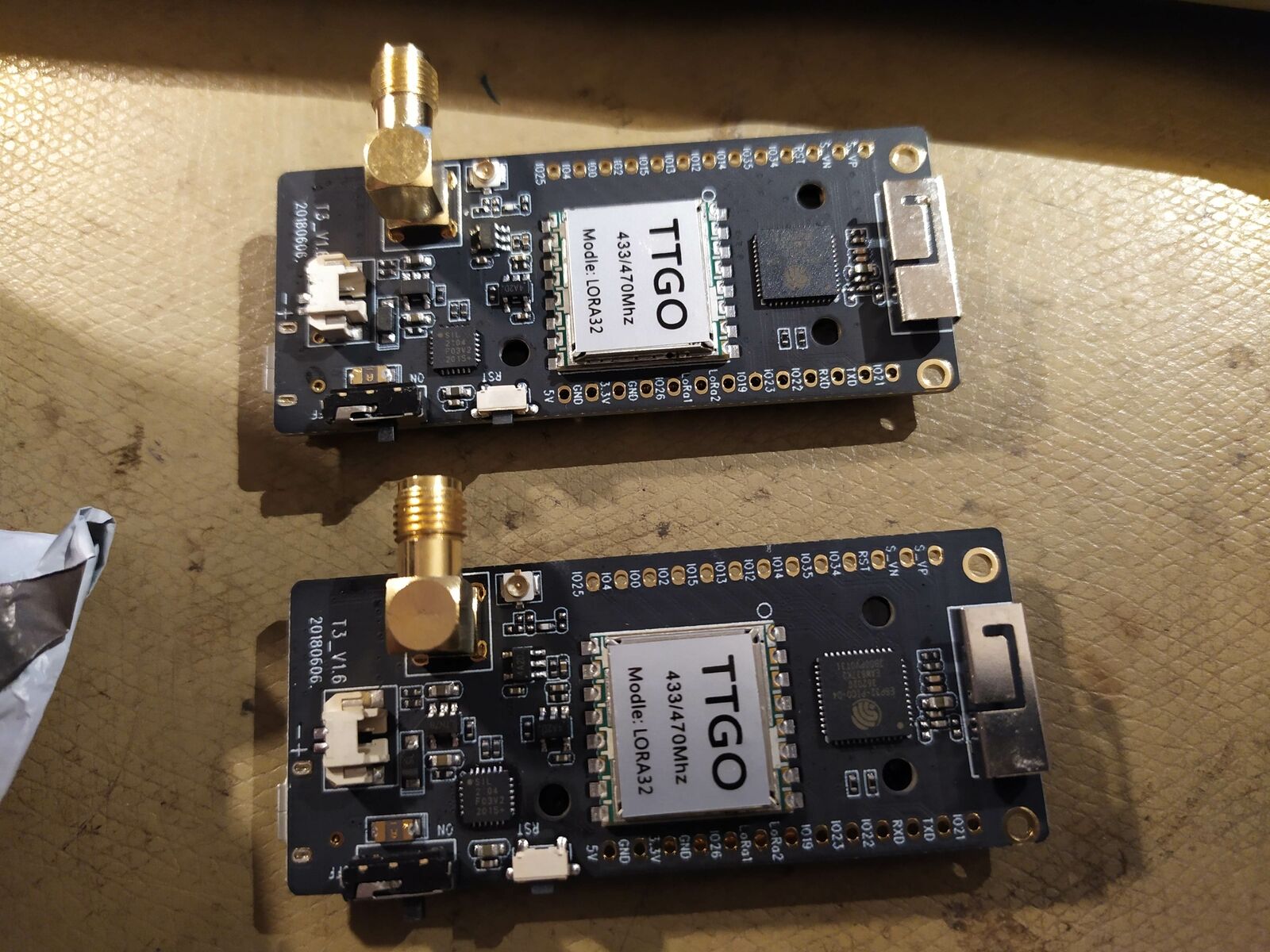

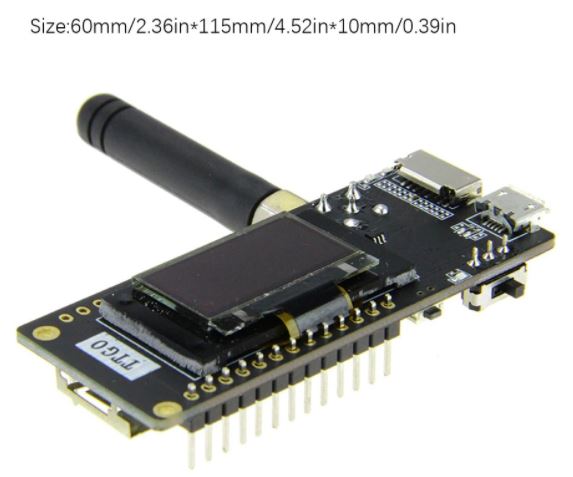

Ayant vue passer des trucs intéressant sur Tweeter à propos de L0Ra et d’une utilisation amateur, j’ai donc commandé via Aliexpress une carte TTGo LoRa32 V2.1 433Mhz ESP32 et une carte T-Beam 433MHZ ESP32 avec GPS, le tout pour 45€ env, l’une devant servir d’iGate pour la réception, et l’autre de tracker, les Chinois ayant fait l’erreur de m’envoyer deux cartes TTGo LoRa32 V2.1 433Mhz ESP32,  j’ai donc utilisé la deuxième en tracker en y rajoutant un module GPS NEO6 qui trainai au fond d’un tiroir. Ces modules relativement compact sont également équipés d’un contrôleur Wifi/Bluetooth, d’un chargeur de batterie Lipo, d’un écran OLED. Il existe des version 868 et 915Mhz. Compter 20dbm de puissance max de sortie.

HARDWARE

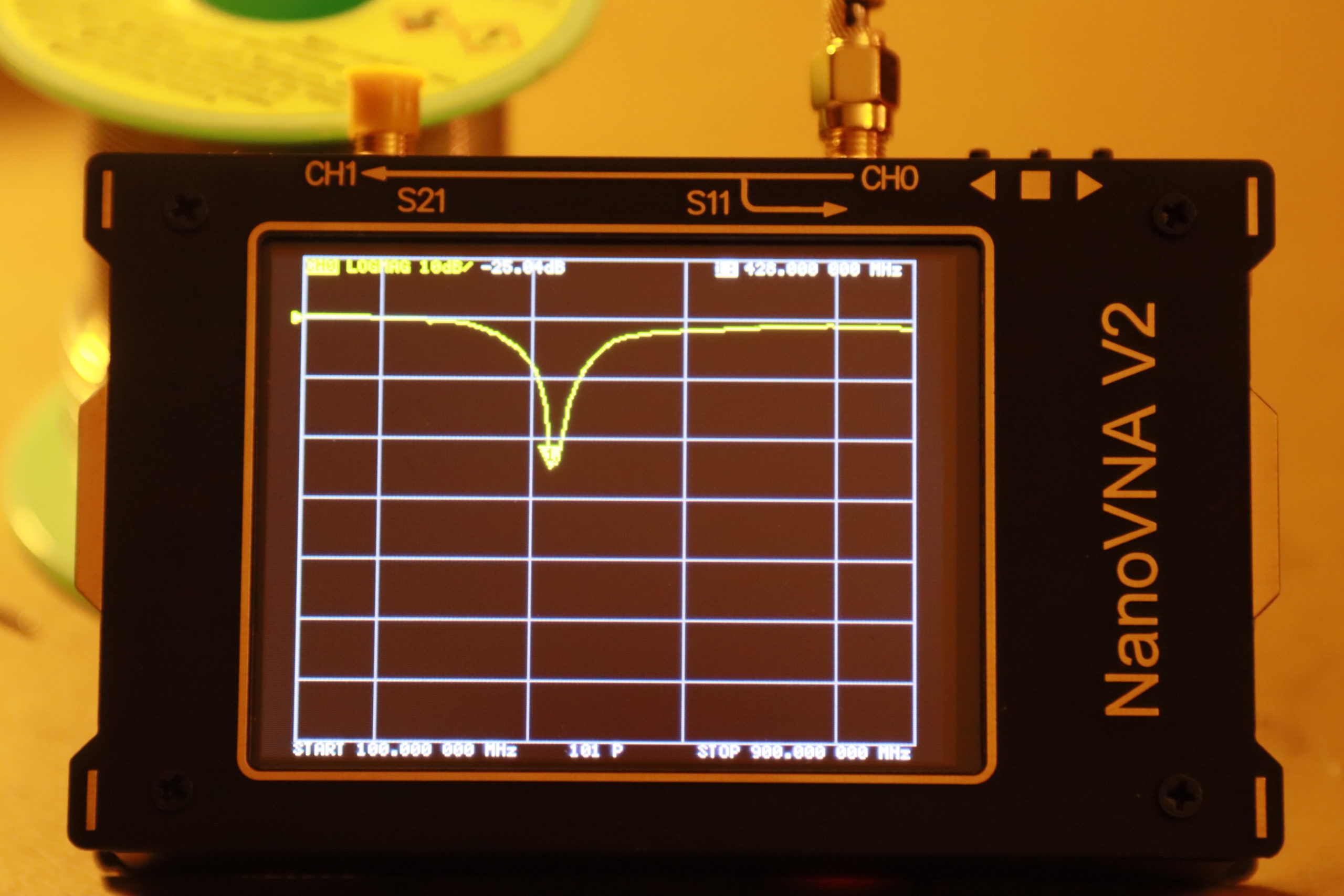

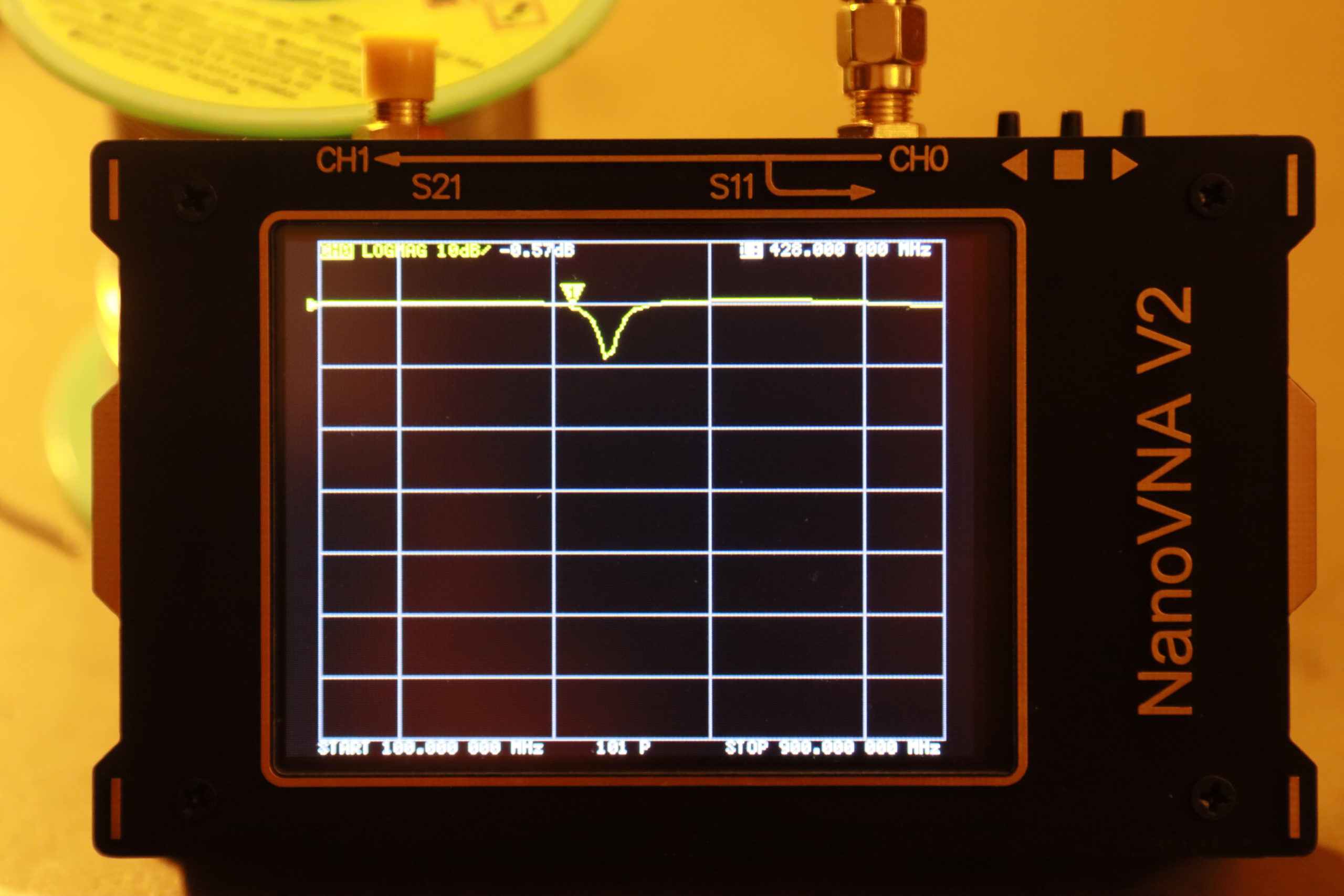

Commençons par remplacer les antennes ridicules fournis, par quelques chose d’un peu plus performant, un fouet taillé pour 433.775

SOFTWARE

Le code original viens de oe3cjb https://github.com/oe3cjb/TTGO-T-Beam-LoRa-APRS j’y est supprimer la partie émission WX, capteur température/ humidité.

RECEPTION

Coté réception, sur une Comet GP1, pas vraiment bien dégagé et sur le coté d’un bâtiment, premier essai concluant à une portée d’environ 1km en ville, des essais supplémentaire sont a faire avec une Nagoya UT106UV en mobile.

Pour la programmation de l’iGate voir le site de F4WAT ou le github, qui propose le stockage des données RSSI et SNR pour analyse de couverture.

https://github.com/jdenoy/LoRa_APRS_iGate/

AMELIORATION/RESTE A FAIRE:

  • Mettre une led pour signalé le TX.
  • Rajouter une interface ETH/LAN en PoE sur le récepteur pour monter sur un pylône.
  • Faire des essais avec un ampli de quelques watts.

UPDATE: 7/4/2021

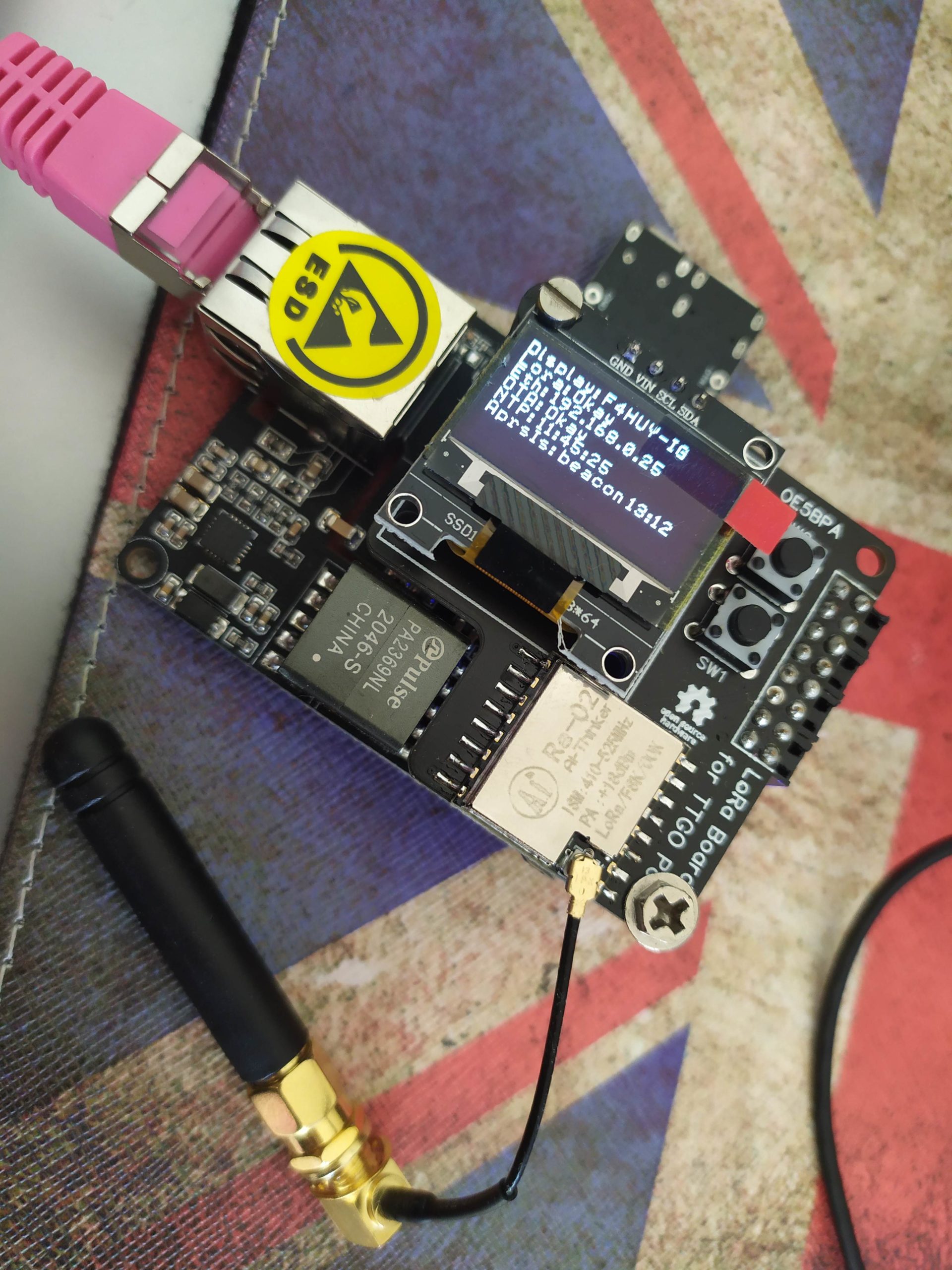

Version Ethernet disponible! merci a OE5BPA pour la carte d’adaptation permettant d’accueillir le LCD et le module L0Ra. Il faut maintenant mettre en boite etanche et trouvé un point haut …

UPDATE: 24/5/2021

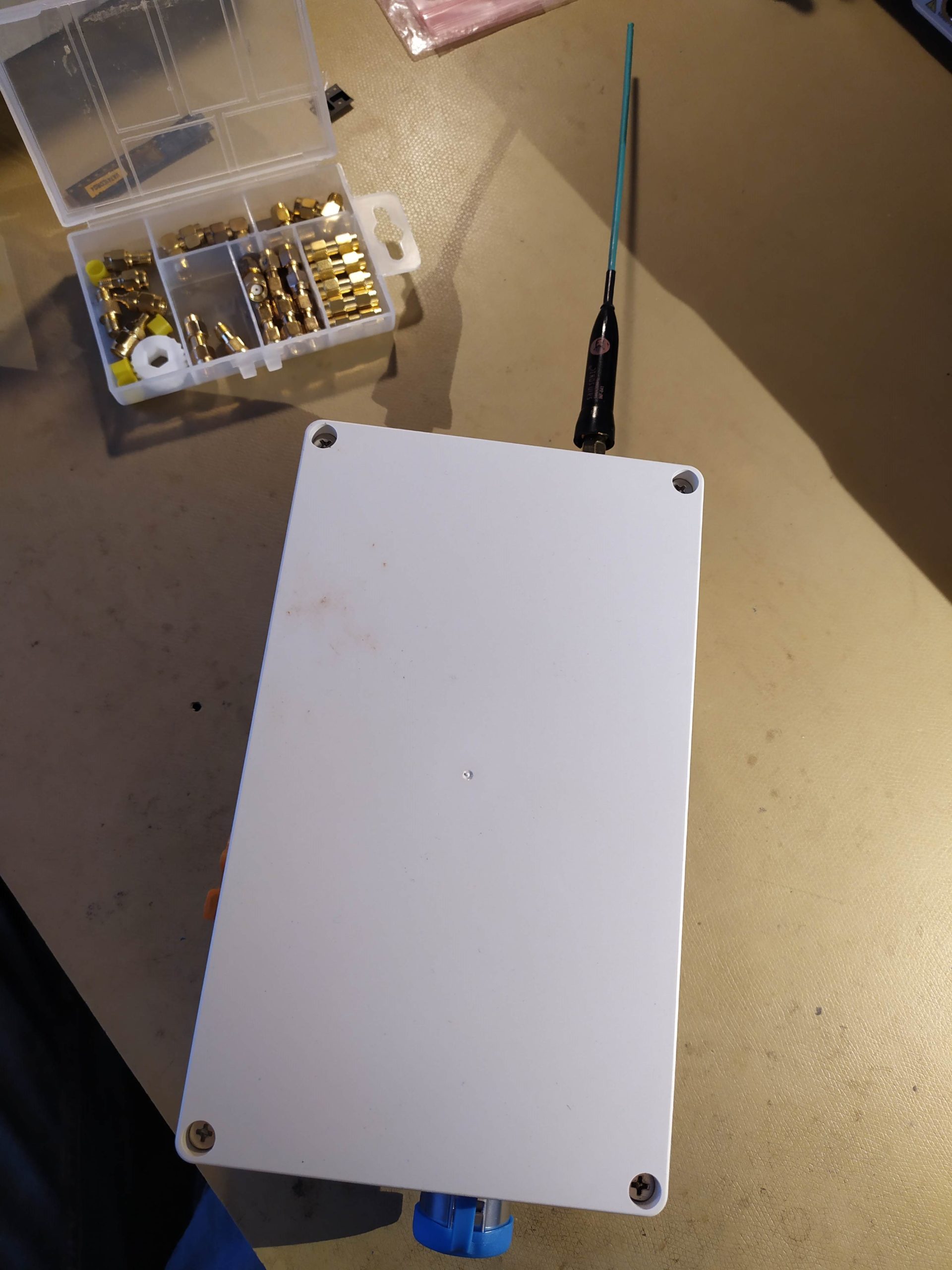

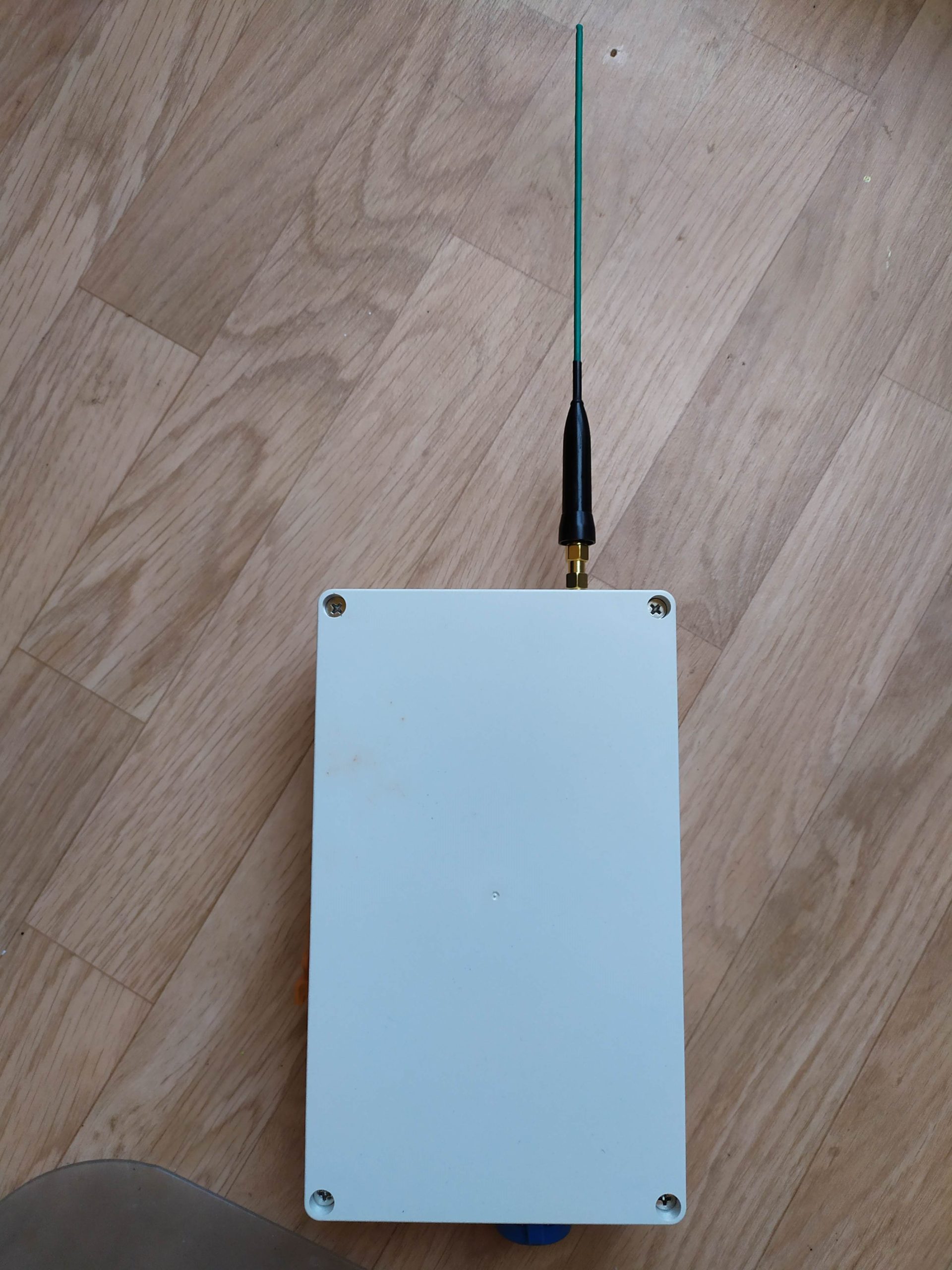

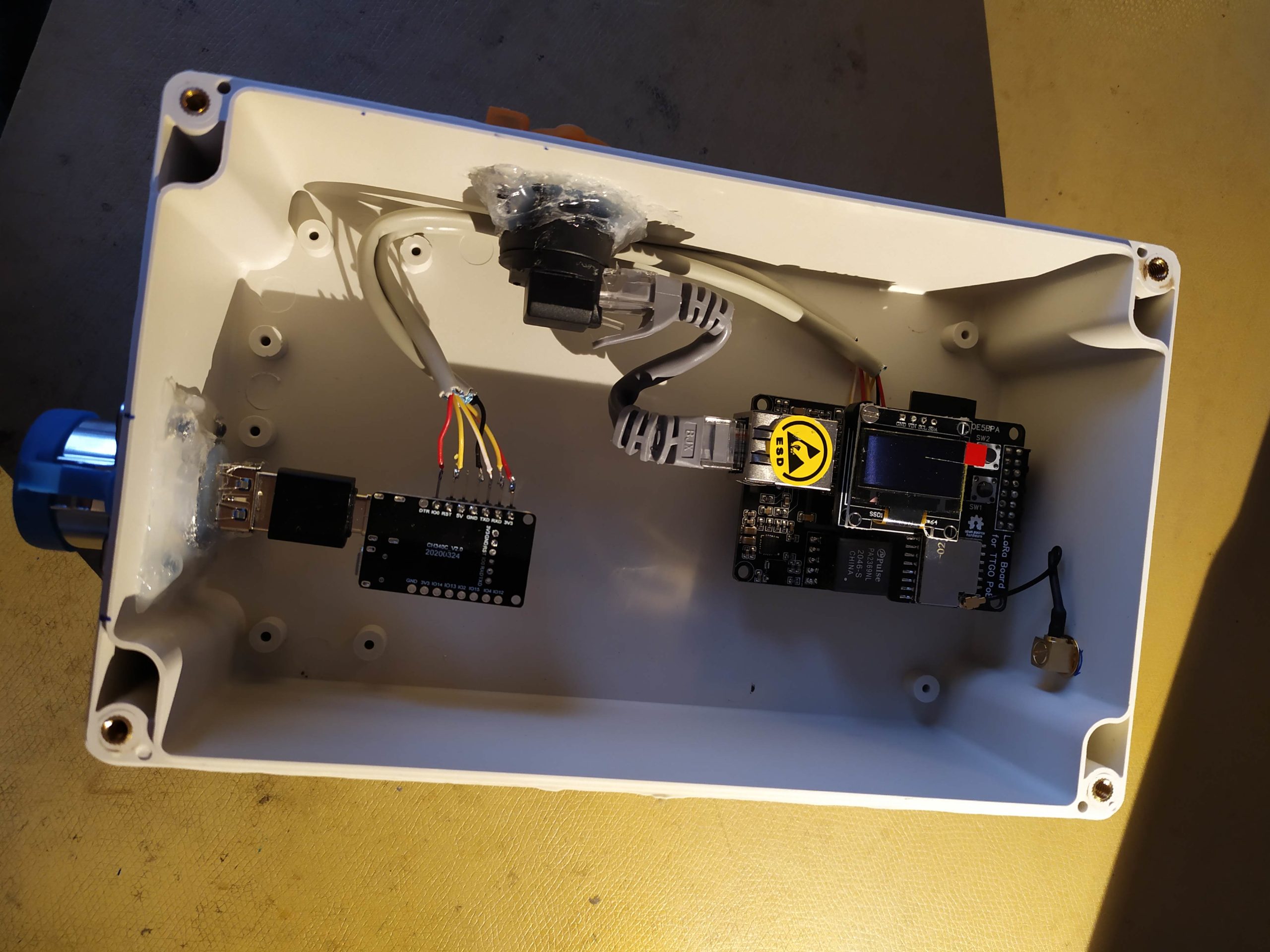

Mise en boite étanche faite, un connecteur USB permet de reprogrammé sans ouvrir la boite, manque plus qu’une bonne antenne.

Ressources:

http://f5kmy.fr/spip.php?article510
https://www.f4wat.xyz/2020/12/28/lora-aprs-i-gate-tracker
https://wiki.fr-emcom.com/lora (un Wiki avec des idées et infos intéressantes)
https://www.lora-aprs.info/docs/LoRa_APRS_iGate/quick-start-guide/ (Guide de démarrage en Allemand)
