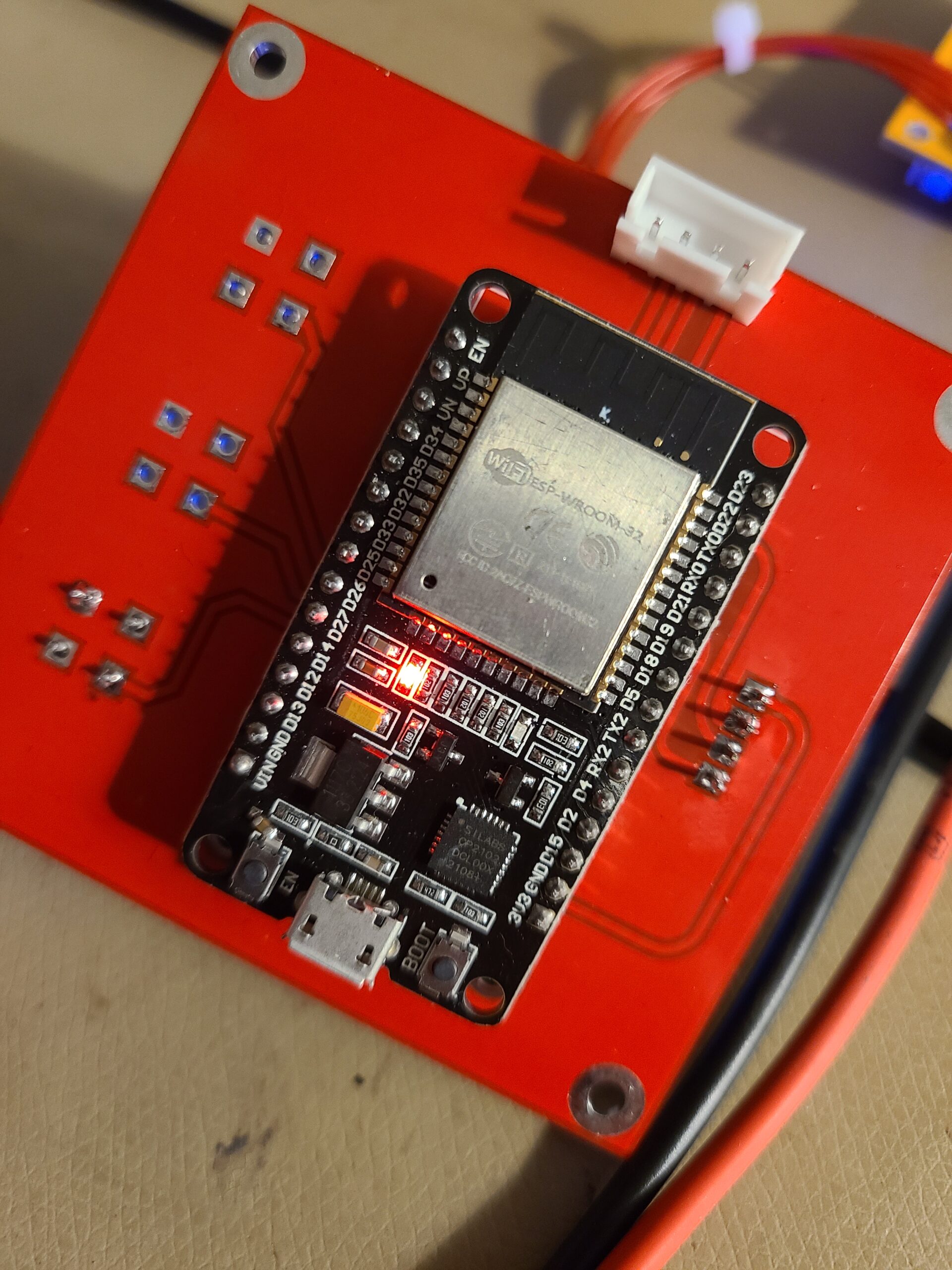

Suite au montage de F1CJN, “Wattmètre RF utilisant une sonde HP33330B” (3/2023) ou “Mesurer la puissance RF Par F1CJN F1GE F1BHY” parue dans le REF, l’µC s’appuyant sur un M5Stack doté d’un microcontrôleur d’architecture ESP32-S, et possédant déjà un stock d’ESP32 DEVKIT de chez Expressif, j’ai adapté le code pour afficher les résultats sur un module LCD ST7567S en i2c, de 128×64, trouvé sur aliexpress pour moins de 5€, seul subsiste le bouton permettant de sélectionner la valeur de l’atténuateur (connecté sur pin 14 de l’ESP), les pin’s SDA/SCK du LCD étant quand à elles reliées aux broches D21/D22. Code dispo sur Github. Nécessite la librairie U8g2lib.h

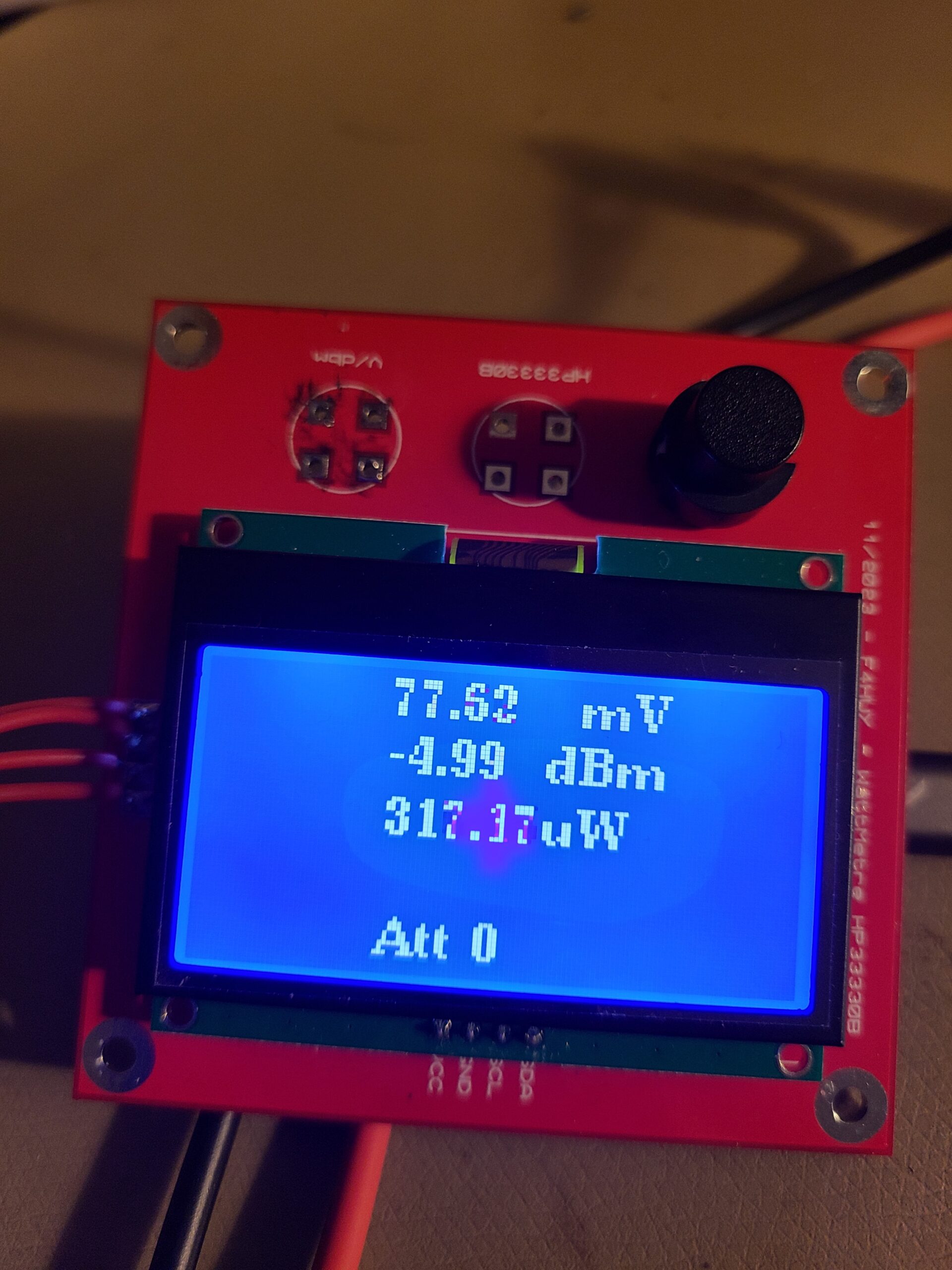

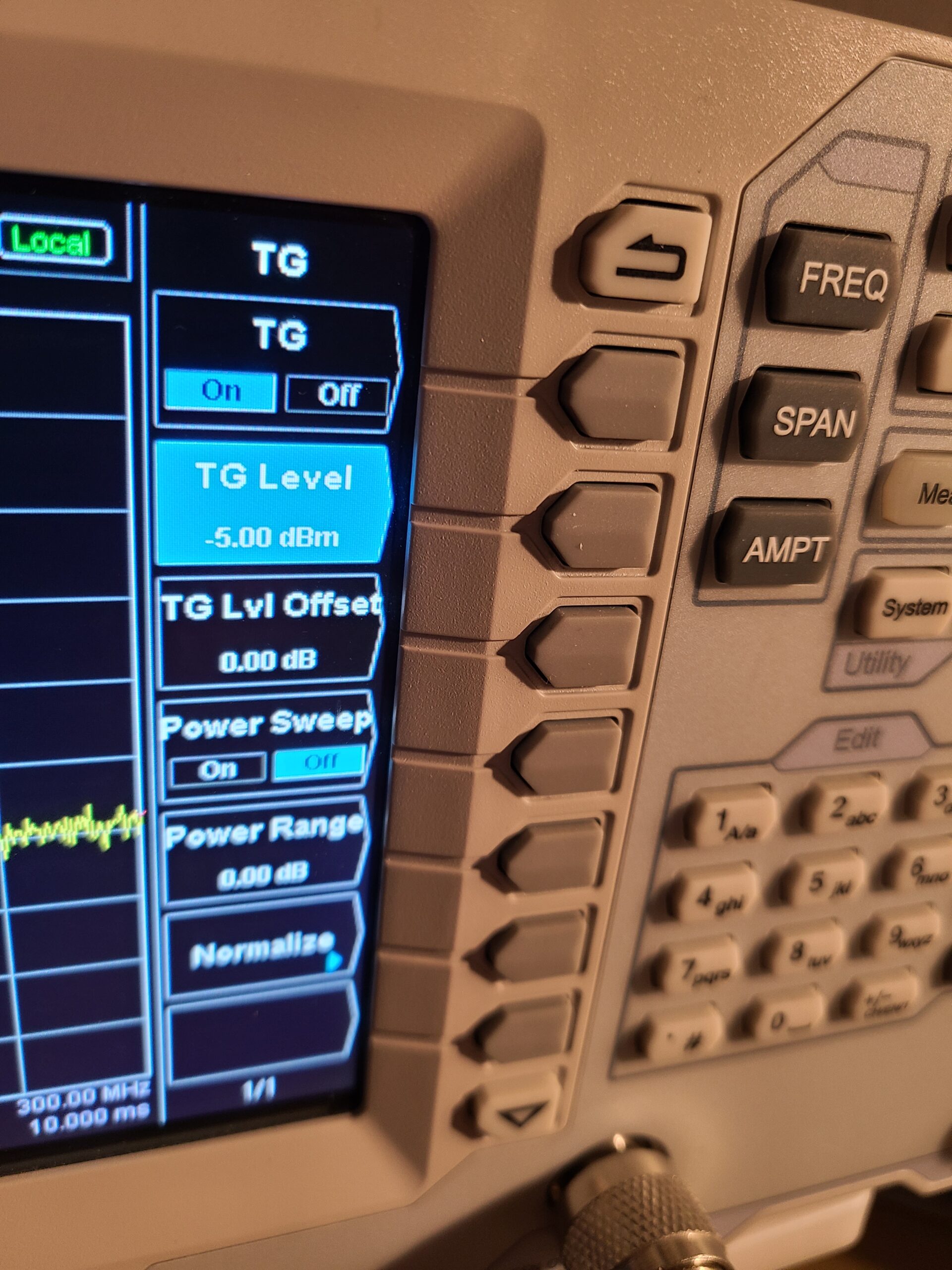

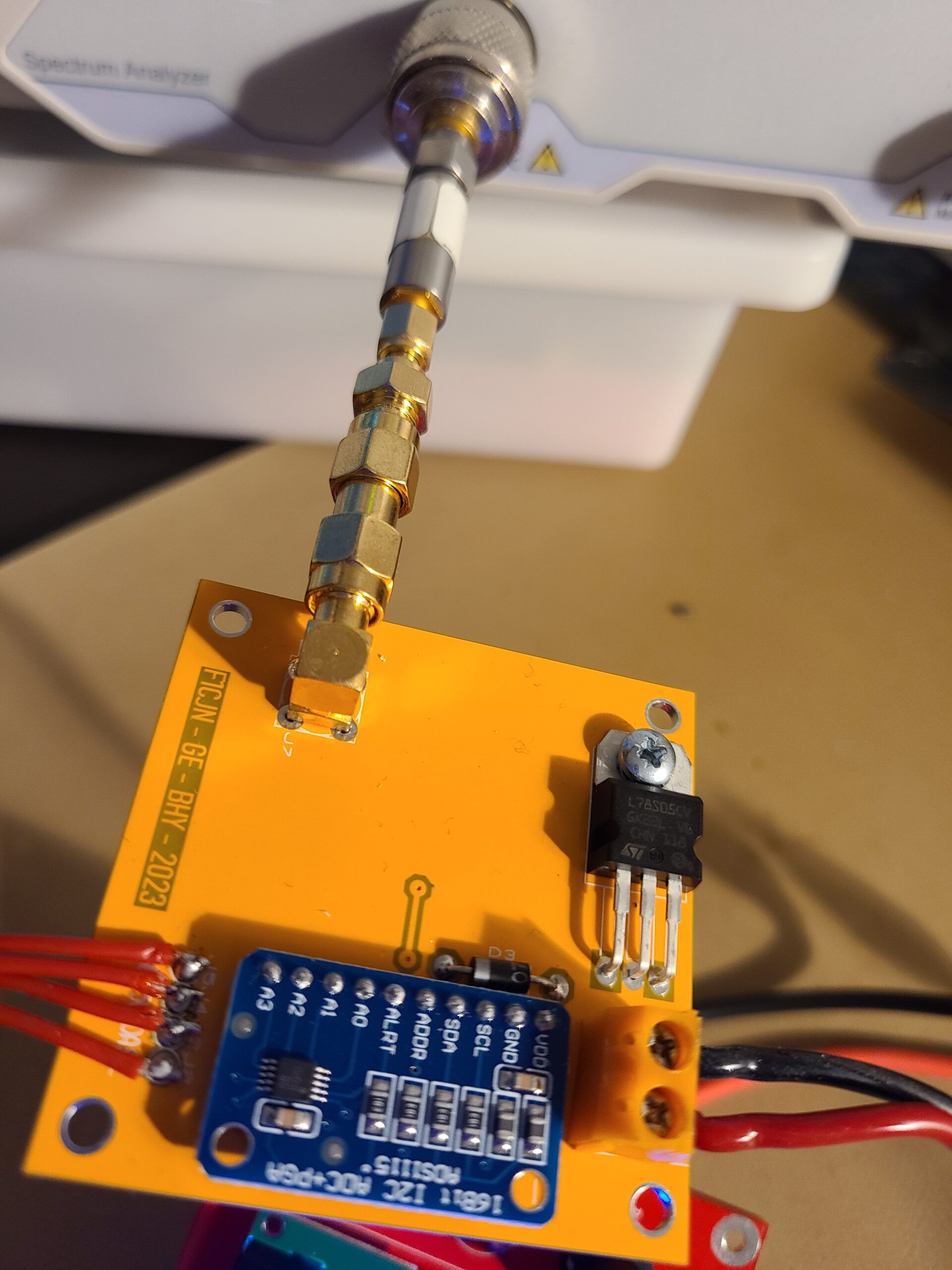

La mesure ci dessous est réalisé via la sortie d’un générateur de tracking, -5dbm@1Ghz.

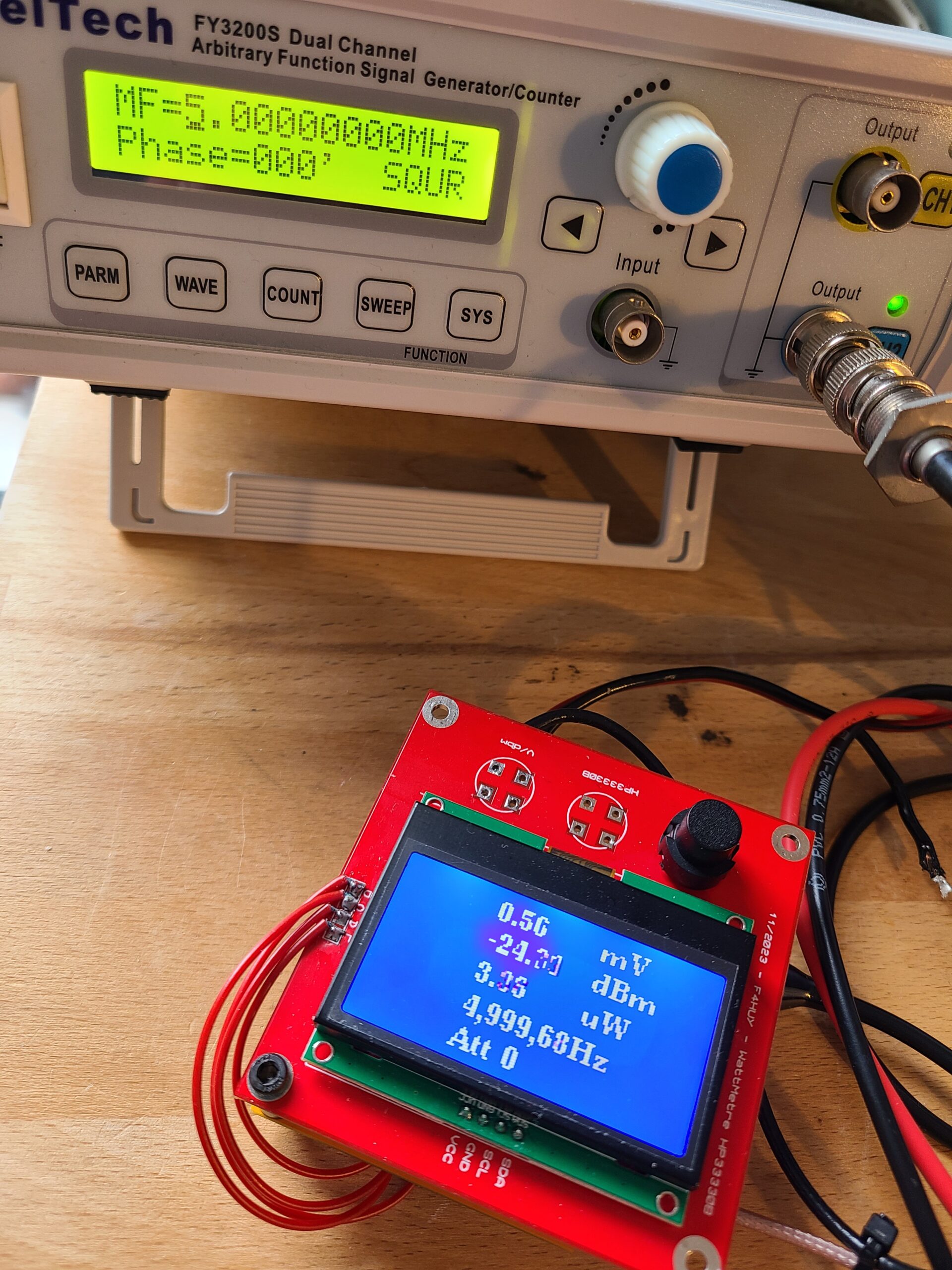

A la demande de F1CHF, une modification apporté pour ajout d’un fréquencemètre, avec cependant quelques contraintes et réserves à prendre en compte, voir le Github.
