LoRa & l’APRS

Un commentaire

Ayant vue passer des trucs intéressant sur Tweeter à propos de L0Ra et d’une utilisation amateur, j’ai donc commandé via Aliexpress une carte TTGo LoRa32 V2.1 433Mhz ESP32 et une carte T-Beam 433MHZ ESP32 avec GPS, le tout pour 45€ env, l’une devant servir d’iGate pour la réception, et l’autre de tracker, les Chinois ayant fait l’erreur de m’envoyer deux cartes TTGo LoRa32 V2.1 433Mhz ESP32,  j’ai donc utilisé la deuxième en tracker en y rajoutant un module GPS NEO6 qui trainai au fond d’un tiroir. Ces modules relativement compact sont également équipés d’un contrôleur Wifi/Bluetooth, d’un chargeur de batterie Lipo, d’un écran OLED. Il existe des version 868 et 915Mhz. Compter 20dbm de puissance max de sortie.

HARDWARE

Commençons par remplacer les antennes ridicules fournis, par quelques chose d’un peu plus performant, un fouet taillé pour 433.775

SOFTWARE

Le code original viens de oe3cjb https://github.com/oe3cjb/TTGO-T-Beam-LoRa-APRS j’y est supprimer la partie émission WX, capteur température/ humidité.

RECEPTION

Coté réception, sur une Comet GP1, pas vraiment bien dégagé et sur le coté d’un bâtiment, premier essai concluant à une portée d’environ 1km en ville, des essais supplémentaire sont a faire avec une Nagoya UT106UV en mobile.

Pour la programmation de l’iGate voir le site de F4WAT ou le github, qui propose le stockage des données RSSI et SNR pour analyse de couverture.

https://github.com/jdenoy/LoRa_APRS_iGate/

AMELIORATION/RESTE A FAIRE:

  • Mettre une led pour signalé le TX.
  • Rajouter une interface ETH/LAN en PoE sur le récepteur pour monter sur un pylône.
  • Faire des essais avec un ampli de quelques watts.

UPDATE: 7/4/2021

Version Ethernet disponible! merci a OE5BPA pour la carte d’adaptation permettant d’accueillir le LCD et le module L0Ra. Il faut maintenant mettre en boite etanche et trouvé un point haut …

UPDATE: 24/5/2021

Mise en boite étanche faite, un connecteur USB permet de reprogrammé sans ouvrir la boite, manque plus qu’une bonne antenne.

Ressources:

http://f5kmy.fr/spip.php?article510
https://www.f4wat.xyz/2020/12/28/lora-aprs-i-gate-tracker
https://wiki.fr-emcom.com/lora (un Wiki avec des idées et infos intéressantes)
https://www.lora-aprs.info/docs/LoRa_APRS_iGate/quick-start-guide/ (Guide de démarrage en Allemand)

Embedded, IoT-M2M

Use POCSAG to send telemetric data

Laisser un commentaire

There is simple way to monitor, transmit, and create alert, (event), with a Arduino and transmit result data with POCSAG. There is a easy experimental way. Using Arduino and RFM22 board, as well you can use Si4432, you can send data on Pocsag QRG 439.9875Mhz Ham band.

I monitor GPS coordinates, temperature, with a DS18B20, and Vcc value, and create an alert if Vcc drop under 5volts.

Data are sended every five minutes, or instantly if alert event.

There is the result with PDW:

Some experimentation’s with small UHF PA, RFM22 board and Arduino UNO.

Arduino Sketch:

[CODE]

Embedded, Ham, RF, SatCom

Montage d’une station SatNogs

Laisser un commentaire

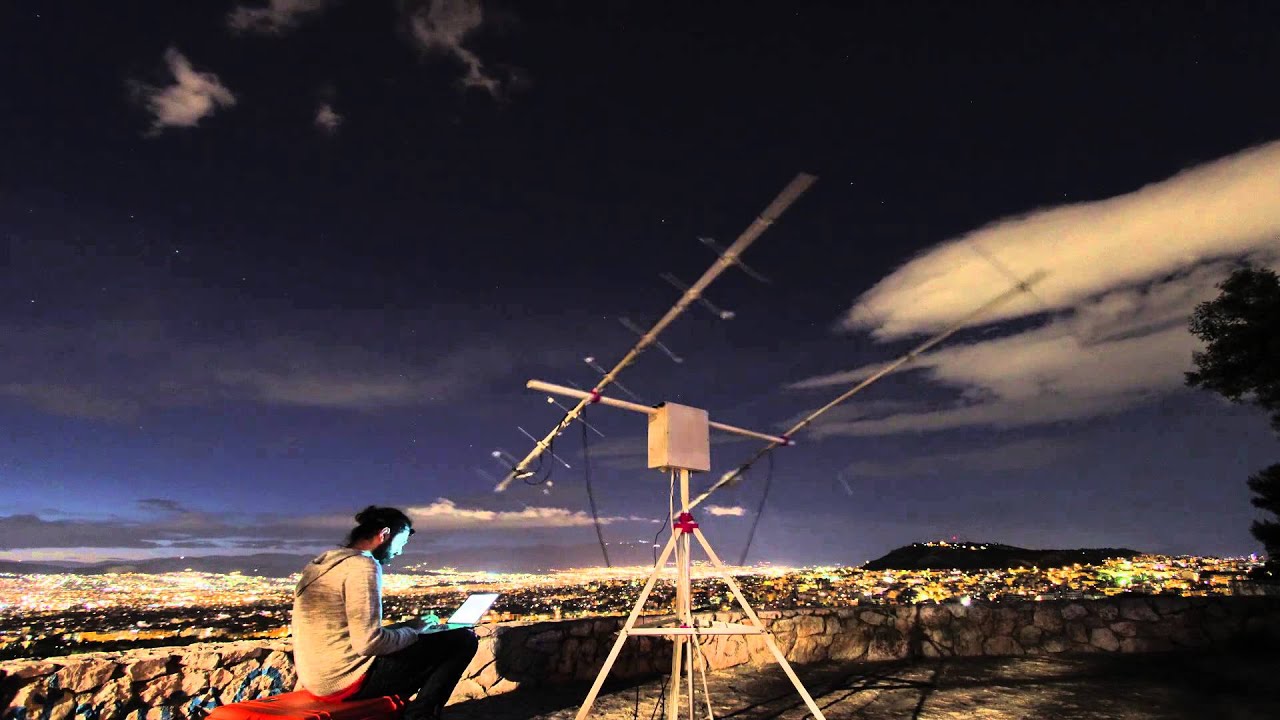

SatNogs est un projet collaboratif, né en 2014, actuellement il y’a environ 350 stations en fonctionnement.

« Il vise à fournir l’ensemble des technologies nécessaires à la création d’un réseau distribué de stations terrestre de réception pour les satellites en orbite terrestre basse« . Le site officiel..

En gros, il vous faut un Raspberry Pi, un dongle SDR, une antenne, éventuellement un filtre réjecteur FM si vous souhaiter ne faire que de la réception VHF, les passages de satellites se programme via la dashboard satnogs, une fois le passage enregistrer par le raspberry, les données sont envoyées au serveur Satnogs, puis traitées, un waterfall, fichier audio, et résultat de décodage est disponible en ligne.

De mon coté en phase de test, j’ai monté en station en une soirée seulement, un Raspberry Pi 2 (avec dongle wifi), une clef SDR DVB RTL2832, un préampli HA8ET (VHF), ce dernier n’est pas adapté pour la réception des NOAA car il est optimisé pour la bande amateur 144/145Mhz, coté antenne, une simple verticale Comet GP-1, installation non idéal, pour écouter les satellites il vaut mieux utiliser une antenne QFH, Yagi, ou Turnstile.

https://network.satnogs.org/users/f4huy/

Je pense passé a une QFH asser rapidement, mon antenne actuel n’étant visible que lors des « passes » coté OUEST…

27/01/2020 –  Apres une petite semaine de tests, sur les nombreux NOAA reçu il ya beaucoup de decodages en dechets, dù notament a l’antenne vertical, des tests sont en cours avec une antenne en V taillé sur 137Mhz.

L’usage d’un filtre notch 88/108Mhz ne change rien, et il reste a developpé un préampli adapté.

Embedded

Teensy GPS Logger redesigned in smaller version

Un commentaire

The last and final design, the Teensy and GPS is directly powered from 3.7v li-on batt, 39g heights with IP4 box.

Original project: http://www.f4huy.fr/?p=39
Arduino code and pcb layout (ARES) available.
Load the sketch with CPU Speed 8Mhz under Arduino IDE, (i use v1.6.3 without any problems).

Autonomy test:
With a full batt charge, GPS locked, 5hz rate logging, 20 hours continues logging.

front Continuer la lecture de Teensy GPS Logger redesigned in smaller version →
