Archives de catégorie : Ham

Ham, RF

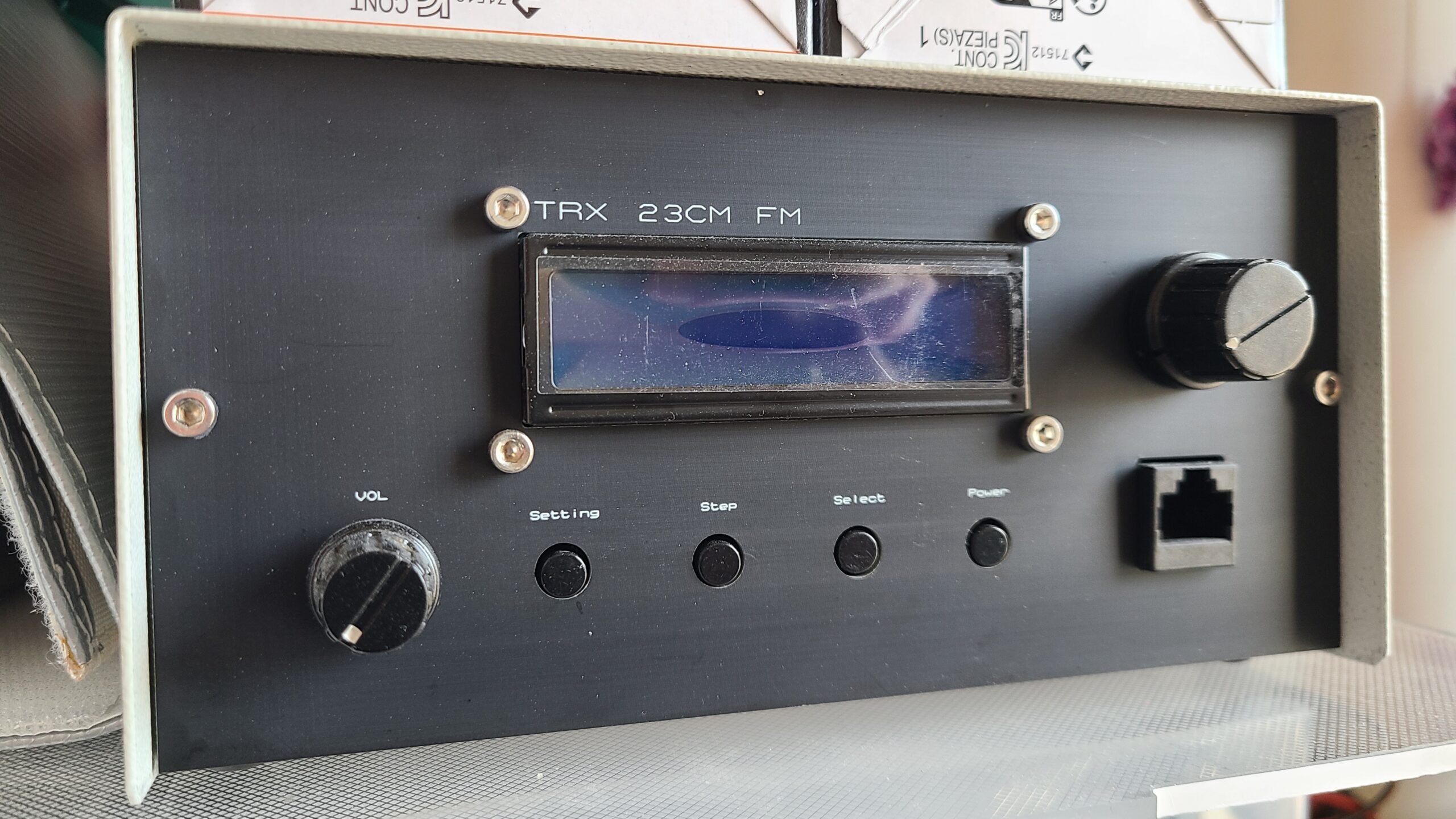

23cm NBFM Transceiver (en cours de prototype)

Laisser un commentaire

Ci dessous la description d’un transceiver 23cm FM, avec lequel j’ai effectué QSO via F5ZSL , en compagnie de Stephan F8IFT.

Fonctions:

  • Couverture de 1260 à 1300Mhz
  • Modulation NBFM
  • VFO pour du simplex ou via répéteur
  • Puissance de sortie jusqu’à 3watts
  • CTCSS
  • Shift -6Mhz

Le transceiver est basé sur un émetteur VHF DRA818 (chip RDA1846), piloté par un Arduin Nano, lequel attaque un transverter TR2021-S (UR3LMZ), quelques modifications sont nécessaire sur cette carte, initialement prévue pour du 1296, cette dernière est conçu pour du 50 ou 144mhz en entrée, un Attiny13 se charge de programmer un ADF4351 pour la génération de l’OL, de notre coté nous opterons pour une OL a 1126Mhz , la reprogrammation de l’Attiny étant impossible, l’ADF sera reprogrammer par l’Arduino à la mise en route, l’Attiny ainsi que R22/23/24 seront supprimer de la carte. Il est également nécessaire de supprimer le filtre SAW centré sur 1295mhz, et de le remplacer par un passe bas LFCN1450, le filtre au niveau de l’entrée IF sera recalculé pour étendre sa plage de fonctionnement entre 134 et 174mhz.

Cliquez pour les details

Cliquez pour les details

La puissance de sortie du DRA818V est atténuée via un LAT-15+, le transverter n’acceptant que 10mw max en son entrée. Un filtre de sortie RBP-160+ se charge de limiter les harmoniques du DRA818, un relais G6K 2 FY est présent pour assurer la commutation TX/RX, l’alimentation du DRA se fait via un regulateur buck MP2307 qui fourni 3,3v, (1,5€ sur aliexpress)

L’arduino nano se verra débarrassé de son régulateur 5v au profit d’un modèle 3,3v, dans le but d’éviter une adaptation de niveau 5/3.3v pour la communication UART uC/DRA

Le proto en mode « brouillon » …

Nous utiliserons une référence externe via un OCXO de 10mhz

La BF sortant du DRA818 est amplifier par un LM4871, le préampli micro est un module MAX4466., le PA de sortie est un EME214-23CM KIT, 4W/+36dBm de chez Minikit.au

6/3/2025: Je reprend ce montage, plus ou moins mis de coté, pour y inclure la dernière partie manquante, l’ampli de puissance, à suivre …

Ham, RF

Ampli VHF

Laisser un commentaire

Un ampli VHF basé sur un (très vieux) module hybride 3 étages, MV20, increvable, pour la bidouille. entrée max 200mw.

Les mesures:

@12,5v @16v
135Mhz 9,5W
145Mhz  13W 22w
150Mhz 17,2W
160Mhz 23W
170Mhz 27W 36w

Montage sur radiateur TO3.

APRS, Embedded, Ham, IoT-M2M

LoRa & l’APRS

Un commentaire

Ayant vue passer des trucs intéressant sur Tweeter à propos de L0Ra et d’une utilisation amateur, j’ai donc commandé via Aliexpress une carte TTGo LoRa32 V2.1 433Mhz ESP32 et une carte T-Beam 433MHZ ESP32 avec GPS, le tout pour 45€ env, l’une devant servir d’iGate pour la réception, et l’autre de tracker, les Chinois ayant fait l’erreur de m’envoyer deux cartes TTGo LoRa32 V2.1 433Mhz ESP32,  j’ai donc utilisé la deuxième en tracker en y rajoutant un module GPS NEO6 qui trainai au fond d’un tiroir. Ces modules relativement compact sont également équipés d’un contrôleur Wifi/Bluetooth, d’un chargeur de batterie Lipo, d’un écran OLED. Il existe des version 868 et 915Mhz. Compter 20dbm de puissance max de sortie.

HARDWARE

Commençons par remplacer les antennes ridicules fournis, par quelques chose d’un peu plus performant, un fouet taillé pour 433.775

SOFTWARE

Le code original viens de oe3cjb https://github.com/oe3cjb/TTGO-T-Beam-LoRa-APRS j’y est supprimer la partie émission WX, capteur température/ humidité.

RECEPTION

Coté réception, sur une Comet GP1, pas vraiment bien dégagé et sur le coté d’un bâtiment, premier essai concluant à une portée d’environ 1km en ville, des essais supplémentaire sont a faire avec une Nagoya UT106UV en mobile.

Pour la programmation de l’iGate voir le site de F4WAT ou le github, qui propose le stockage des données RSSI et SNR pour analyse de couverture.

https://github.com/jdenoy/LoRa_APRS_iGate/

AMELIORATION/RESTE A FAIRE:

  • Mettre une led pour signalé le TX.
  • Rajouter une interface ETH/LAN en PoE sur le récepteur pour monter sur un pylône.
  • Faire des essais avec un ampli de quelques watts.

UPDATE: 7/4/2021

Version Ethernet disponible! merci a OE5BPA pour la carte d’adaptation permettant d’accueillir le LCD et le module L0Ra. Il faut maintenant mettre en boite etanche et trouvé un point haut …

UPDATE: 24/5/2021

Mise en boite étanche faite, un connecteur USB permet de reprogrammé sans ouvrir la boite, manque plus qu’une bonne antenne.

Ressources:

http://f5kmy.fr/spip.php?article510
https://www.f4wat.xyz/2020/12/28/lora-aprs-i-gate-tracker
https://wiki.fr-emcom.com/lora (un Wiki avec des idées et infos intéressantes)
https://www.lora-aprs.info/docs/LoRa_APRS_iGate/quick-start-guide/ (Guide de démarrage en Allemand)

Embedded, Ham, RF, SatCom

Montage d’une station SatNogs

Laisser un commentaire

SatNogs est un projet collaboratif, né en 2014, actuellement il y’a environ 350 stations en fonctionnement.

« Il vise à fournir l’ensemble des technologies nécessaires à la création d’un réseau distribué de stations terrestre de réception pour les satellites en orbite terrestre basse« . Le site officiel..

En gros, il vous faut un Raspberry Pi, un dongle SDR, une antenne, éventuellement un filtre réjecteur FM si vous souhaiter ne faire que de la réception VHF, les passages de satellites se programme via la dashboard satnogs, une fois le passage enregistrer par le raspberry, les données sont envoyées au serveur Satnogs, puis traitées, un waterfall, fichier audio, et résultat de décodage est disponible en ligne.

De mon coté en phase de test, j’ai monté en station en une soirée seulement, un Raspberry Pi 2 (avec dongle wifi), une clef SDR DVB RTL2832, un préampli HA8ET (VHF), ce dernier n’est pas adapté pour la réception des NOAA car il est optimisé pour la bande amateur 144/145Mhz, coté antenne, une simple verticale Comet GP-1, installation non idéal, pour écouter les satellites il vaut mieux utiliser une antenne QFH, Yagi, ou Turnstile.

https://network.satnogs.org/users/f4huy/

Je pense passé a une QFH asser rapidement, mon antenne actuel n’étant visible que lors des « passes » coté OUEST…

27/01/2020 –  Apres une petite semaine de tests, sur les nombreux NOAA reçu il ya beaucoup de decodages en dechets, dù notament a l’antenne vertical, des tests sont en cours avec une antenne en V taillé sur 137Mhz.

L’usage d’un filtre notch 88/108Mhz ne change rien, et il reste a developpé un préampli adapté.
