I often use Arduino to play and dev some apps, but I often experienced many issue with prototyping board and wire, lot of short circuit and bad contact. So I have made this small board, just need to plug Arduino, four buttons are available, a rotatif encoder, all I/O are available on terminal block, a 2×16 LCD is also available on I2C, or with conventional connection.
Une nouvelle alimentation de labo pour remplacé ma vieillissante Voltcraft (PS303 PRO) qui donnait des signes de fatigue.
Majoritairement basé sur des éléments de récupération, le boitier, provenant d’une recup du pro, un vieux lecteur/graveur de CD, dont j’ai vidé le contenu pour ne garder que le boitier, l’alimentation a découpage 5 et 12v (4 et 5A), et le ventilateur de refroidissement.
L’alimentation se compose donc, d’un transfo torique 2x 15v 5.33A, monter en parallèle, qui nous fournira 15v/10A. Un filtrage amont est assuré par deux grosses capa de 22000uF. La régulation sera géré par un module Chinois, disponible chez eBay ou banggood, pour moins de 5€, module permettant d’ajusté la tension de sortie entre 1.2v et 15v, et le courant jusqu’à 10A. (voir les spec), le tout via deux potards de 5K. (pour avoir un affichage correct, il nous faudrait des potards de 4k, mais ça n’existent pas :O)
L’affichage sera assuré par un module voltmètre/ampèremètre également disponible en Chine. Sur ce module un connecteur a trois fil, nous permet, un, de l’alimenté par la tension sortante du filtrage, (soit 20V a vide) via deux régulateurs 7812 puis 7805 pour respecté des contraintes de chaleur, le troisième fil (jaune) permet de mesuré la tension de sortie. Le courant est quant a lui mesuré via un shunt. Deux résistances ajustables permettent de calibré la tension et le courant de lecture sur l’afficheur.
Coté bloc d’alimentation a découpage d’origine, il fourni une sortie sous 5V avec un max de 4A, et une sortie sous 12v avec max de 5A.
Merci a F1BHY, Yves, pour la face avant.
Merci a F6IDT, pour l’inspiration.
Un ptit montage qui vous rendra bien des services dans votre labo, testeur de quartz monté a base de fond de tiroirs…
Le schema de base est de F3XY, diffusé a mainte reprise … c’est tout simplement un oscillateur type colpitts, vous pouvez prendre des 2N2222, ou autre NPN du même genre. Pour les diodes du redresseur, des germanium OA85 dans mon cas, mais des 1N4148 peuvent suffirent … Vous pouvez tester des quartz de 1 à 100Mhz. J’y est personnellement ajouter un fréquencemètre non utiliser qui trainai au fond d’une boite, un FP50 de F6BQU/F5RDH. Ce qui permet des mesures jusqu’à environ 25mhz.

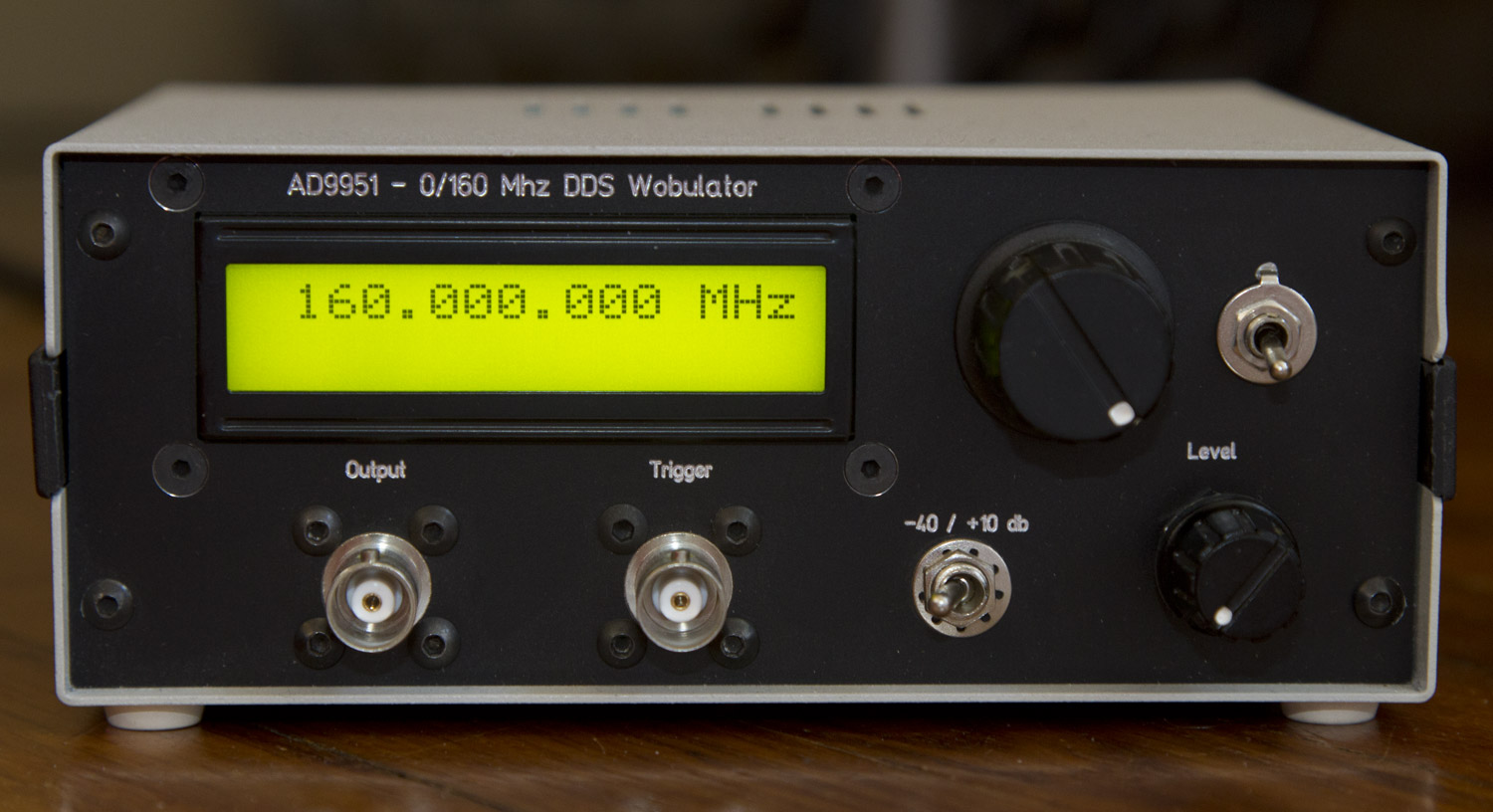

This is a HF/VHF DDS Wobulator, run with the famous AD9951 from Analog Device, he can generate any frequency between 0 to 160 Mhz without hole, with 1Hz resolution! He is drived through a 16F877A PIC, with a rotary encoder, and display frequency on a 2×16 LCD. The step program available are: 1Hz – 10Hz – 100 Hz -1KHz- 10 KHz – 100 KHz- 1 MHz et 10 MHz
A output buffer with an AD8330 made a attenuator/amplifier, (-40/+10db) with good performance up to 160Mhz.
Front was made with Schaeffer AG !
All informations are available on F6BON (SK) website!
17/05/2018 Currently redesigning the output filter.
11/07/2018 AD8330 LPF ready, the result is just « better », the only thing that change is the original filter (L/C) replaced by a LFN-160+ from Minicircuit.
Après avoir fait l’acquisition du pcb a Seigy, la petite demo en live de F4GOH m’ayant convaincu, place au montage de ce VNA basé sur Arduino + DDS. Je reprend les caractéristiques de la page du site de F4GOH.
Ce VNA HF est une adaptation du schéma décrit sur le site russe de RA4NAL.
(http://ra4nal.qrz.ru/vna.shtml) avec des améliorations au niveau périphérique hardware et logiciel.
Caractéristiques :
Le VNA est basé sur les circuits suivants :
Montage en cours!…
10/06
Ca progresse, manque plus que le DDS
18/06 DDS reçu, mais rien n’oscille, a suivre…
30/06 Après quelques investigations, et quelques corrections … j’ai enfin un signal, il n y a plus qu’a faire une calibration correcte pour avoir le VNA opérationnel.
