Laboratory, Measure, RF

Mesurer la puissance RF, en utilisant une sonde HP33330B

Laisser un commentaire

Suite au montage de F1CJN, « Wattmètre RF utilisant une sonde HP33330B » (3/2023) ou « Mesurer la puissance RF Par F1CJN F1GE F1BHY » parue dans le REF, l’µC s’appuyant sur un M5Stack doté d’un microcontrôleur d’architecture ESP32-S, et possédant déjà un stock d’ESP32 DEVKIT de chez Expressif, j’ai adapté le code pour afficher les résultats sur un module LCD ST7567S en i2c, de 128×64, trouvé sur aliexpress pour moins de 5€, seul subsiste le bouton permettant de sélectionner la valeur de l’atténuateur (connecté sur pin 14 de l’ESP), les pin’s SDA/SCK du LCD étant quand à elles reliées aux broches D21/D22. Code dispo sur Github. Nécessite la librairie U8g2lib.h

La mesure ci dessous est réalisé via la sortie d’un générateur de tracking, -5dbm@1Ghz.

A la demande de F1CHF, une modification apporté pour ajout d’un fréquencemètre, avec cependant quelques contraintes et réserves à prendre en compte, voir le Github.

Laboratory, Measure, RF

RF level meters with AD8318, for 23cm and above.

Laisser un commentaire

This is based on HF5L Club work, as it’s hard to find (and expensive) a 23cm SWR/Power meter,

« A dual meter would be much more convenient for measuring the standing wave ratio (SWR) and return loss. Reinhardt DC5ZM also developed dual meter using two modules with AD8318. »

this use two -40db coupler from China, sketch has been recoded to match atmega328P, with two digital buttons, and I2C display 2×16, the goal is to measure some watt’s, not miliwatt with this unit.



Laboratory, Measure

Milli-Wattmètre 1MHz – 10GHz, -55/0dBm

Laisser un commentaire

Mon fréquencemètre actuel (modele OZ2CPu ) étant arrivé à sa limite d’utilisation,  j’ai décidé de construire un nouveau modèle pouvant mesurer jusqu’à 10ghz, grâce à l’utilisation d’un AD8317.

Il y’a bien la réalisation de pa0rwe mais les points de calibration ne sont que de 8, mon choix s’est donc porté l’article d’elektor  qui lui offre 20 points de calibration, je ferais donc la calibration sur les bandes amateurs. La dynamique de mesure va de -55 à 0dbm.

J’y est adjoint une alimentation secteur sur filtre, et redessiné les PCB a partir des schémas d’elektor pour y inclure le tout dans un boitier aluminium. (Les pcb d’elektor sont disponible a la vente)

Le boitier (68x145x200 voir aliexpress), GERBER Pcb, les schémas, et sketch Arduino sont disponible sur le site officiel d’Elektor.

en cours de construction …

Ci-dessus, le filtre secteur, et la carte alimentation, transformateur 2×15/3Va.

Pour limiter le bruit, les lignes sont séparées, deux régulateurs 78L05, un dédié à l’alimentation de l’Arduino et l’autre pour l’AD8317, la troisième sortie étant réservé a l’éclairage du LCD, un MIC5205 se charge de délivré du 4v.

Ci dessus, la carte principale supportant également l’afficheur LCD 2×16, en haut a droite un régulateur 4v pour le rétroéclairage, dessous l’Arduino Nano, la référence de tension externe (2.048v) MCP1501, en bas les trois boutons poussoirs.

Cout:

PCBWay votre offre 5€ pour vos premier PCB

Boitier  20€ env sur Aliexpress

Laboratory, Measure

HF Arduino Vna, par F4GOH

Laisser un commentaire

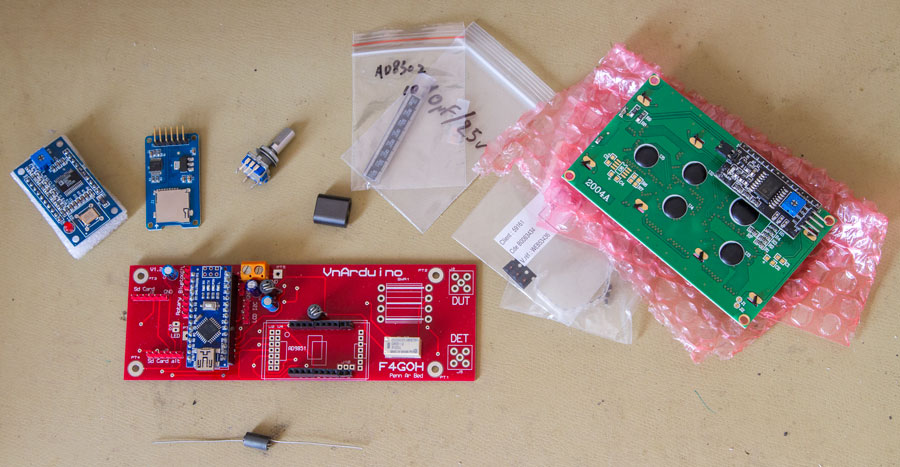

Après avoir fait l’acquisition du pcb a Seigy, la petite demo en live de F4GOH m’ayant convaincu, place au montage de ce VNA basé sur Arduino + DDS. Je reprend les caractéristiques de la page du site de F4GOH.

Ce VNA HF est une adaptation du schéma décrit sur le site russe de RA4NAL.

(http://ra4nal.qrz.ru/vna.shtml) avec des améliorations au niveau périphérique hardware et logiciel.

Caractéristiques :

  • HF : 1 MHz à 60MHz
  • Analyse en Réflexion et transmission
  • Utilise le logiciel Jvna de DL2SBA
  • Mode « Standalone »
  • Afficheur LCD 4×20
  • Mode Bluetooth avec Blue VNA
  • Navigation dans le menu par encoder rotatif
  • Cout 50€ hors module bluetooth

Le VNA est basé sur les circuits suivants :

  • Arduino NANO
  • Module ad9851
  • Ad8302

Montage en cours!…

10/06

Ca progresse, manque plus que le DDS

18/06 DDS reçu, mais rien n’oscille, a suivre…

30/06 Après quelques investigations, et quelques corrections … j’ai enfin un signal, il n y a plus qu’a faire une calibration correcte pour avoir le VNA opérationnel.
