Reparation d'une antenne Ubiquiti Nano Beam M5

Reparation d’une antenne Ubiquiti Nano Beam M5

Cette antenne me sert à me connecté au réseau Hamnet via F5ZEQ, tombé en panne subitement un jour, elle se mettait à chauffée de que l’on l’alimentait, et ne répondait plus. Il fallait l’ouvrir, pas simple, ce sont deux coques d’abs emboité et soudé a chaud.

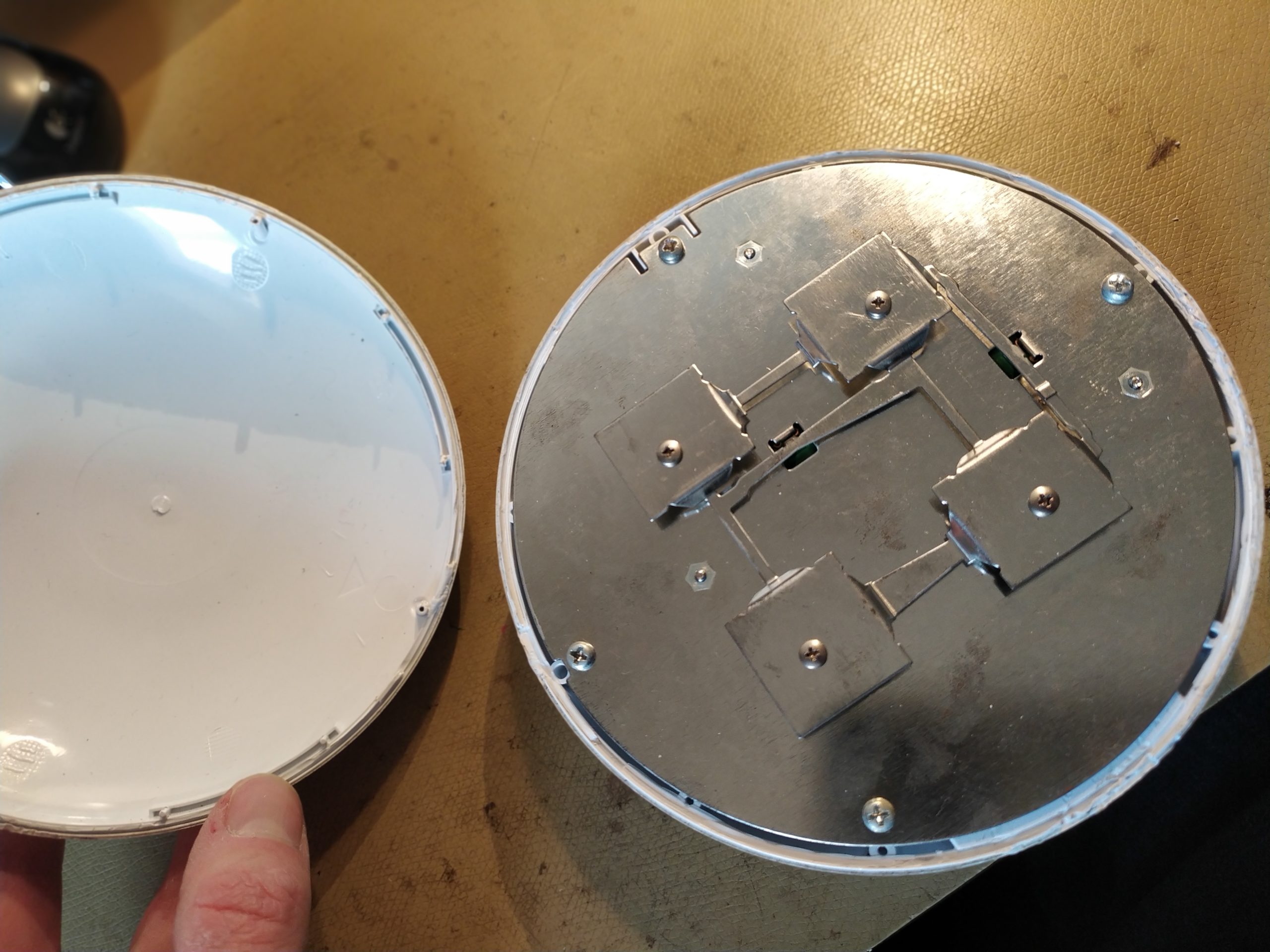

Apres un peu de dexterité, voila l’intérieur, un plan de masse pour l’antenne 2.4ghz, le circuit se trouve en dessous. Bizarrement le connecteur RJ45 n’est pas tropicalisé, ce qui laisse rentrée l’humidité.

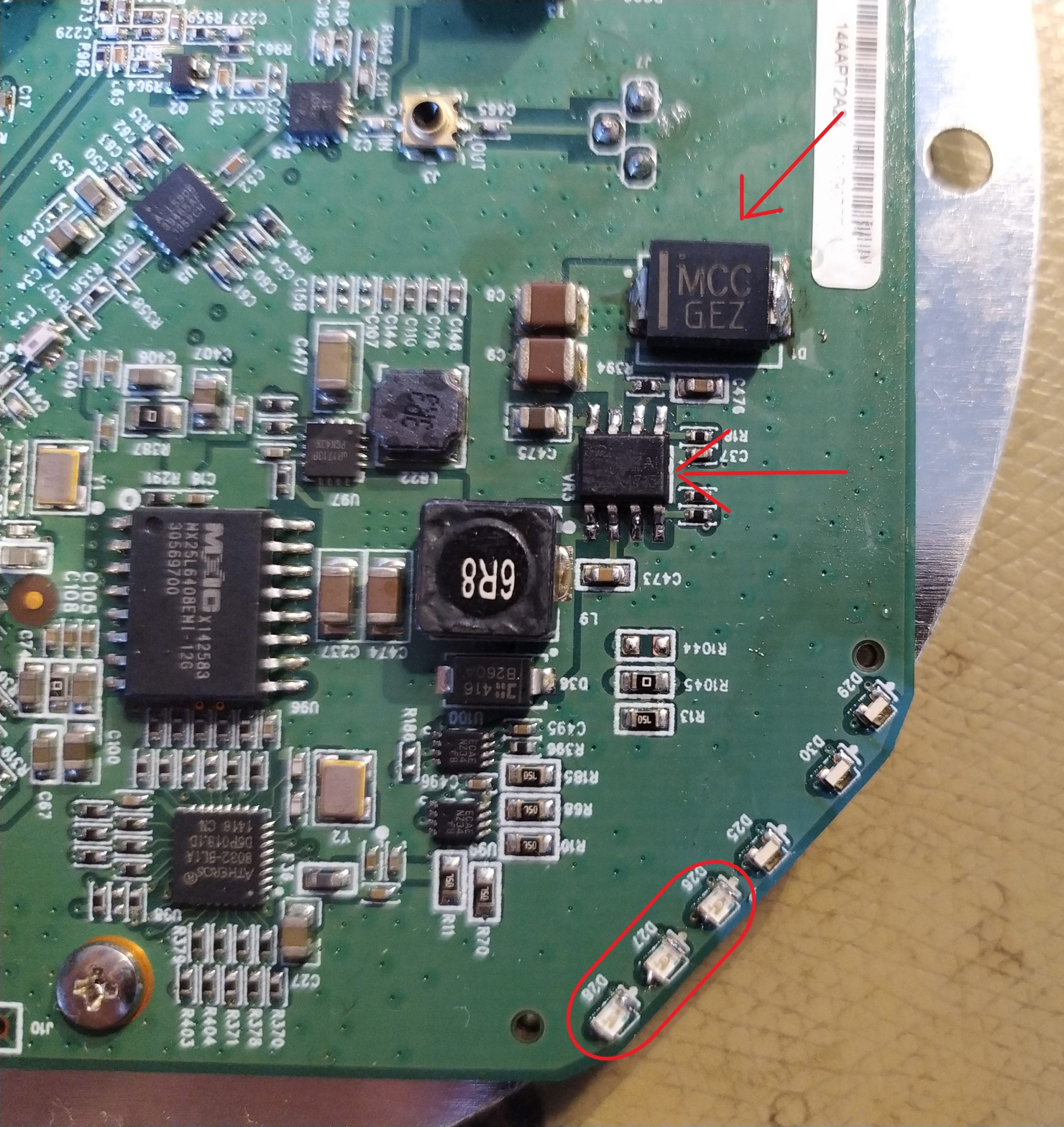

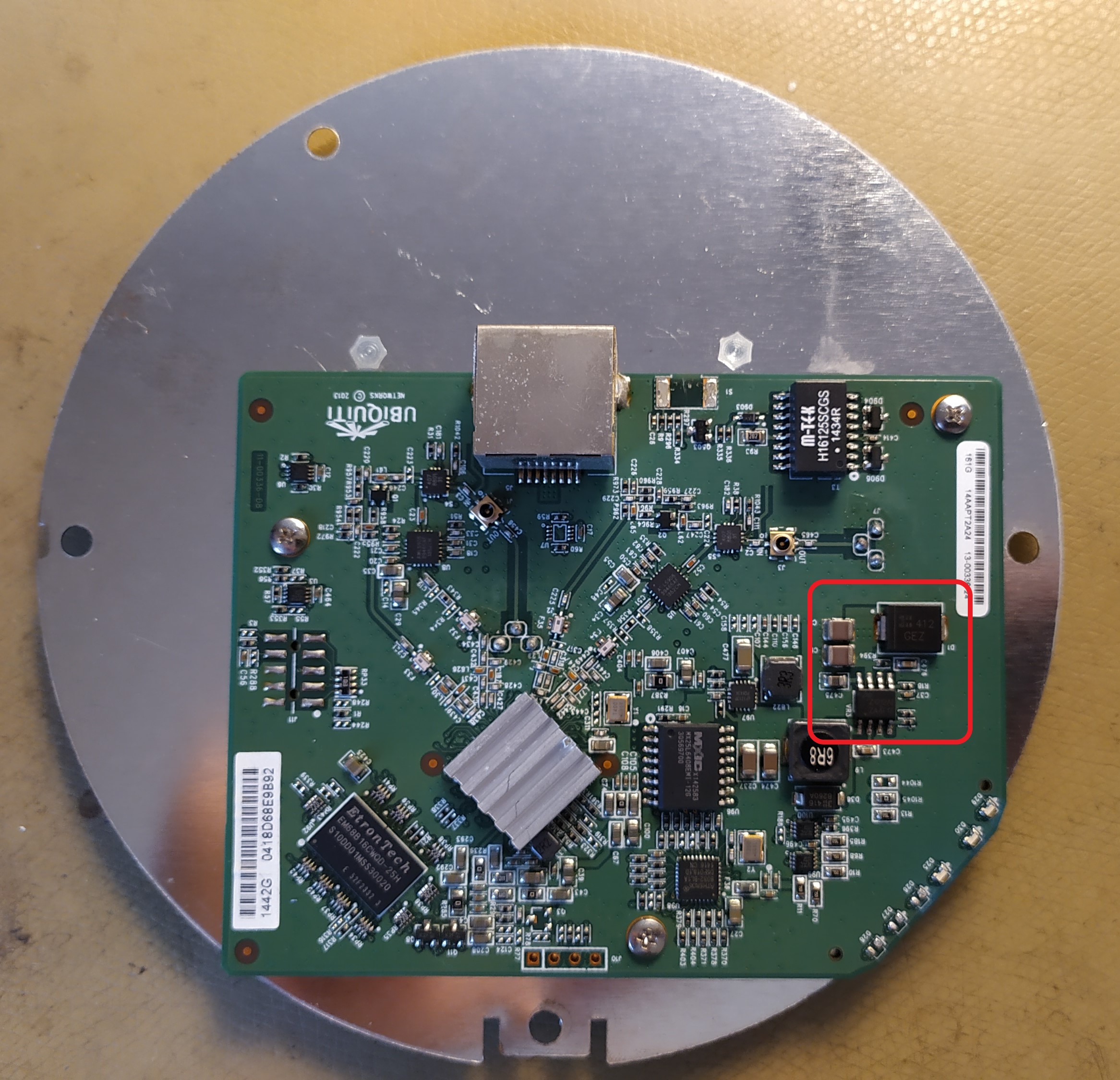

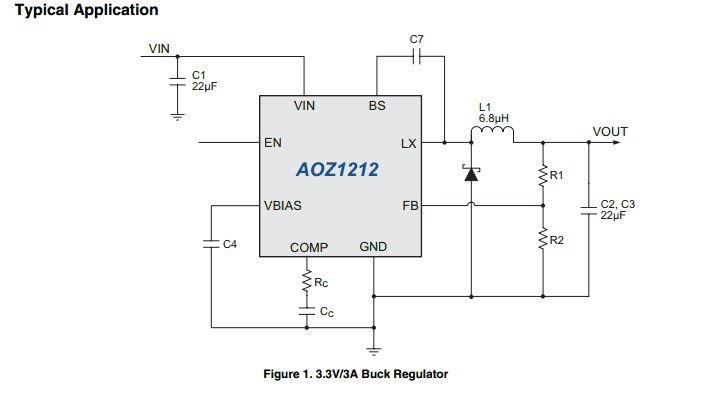

Le circuit d’alimentation se trouve à droite, il se compose d’un convertisseur DCDC , AOZ1212

Je le change, et par la même occasion, je resoude 3 LED CMS bleu qui servent à indiquer la puissance du signal reçu, et qui ont “sautées” lors de l’ouverture de la coque au tournevis 😉

Remplacement aussi de la diode TVS (SMCJ24A) qui deviens bouillante à la mise sous tension ???

Apres un rapide test, l’antenne revis et re-accroche le réseau Hamnet sans soucis 🙂 remontage de la carte, de la coque a la cyanoacrylate, pose d’un joint silicone pour étanchéifier le tout.
