Laboratory, Measure, RF

Mesurer la puissance RF, en utilisant une sonde HP33330B

Laisser un commentaire

Suite au montage de F1CJN, « Wattmètre RF utilisant une sonde HP33330B » (3/2023) ou « Mesurer la puissance RF Par F1CJN F1GE F1BHY » parue dans le REF, l’µC s’appuyant sur un M5Stack doté d’un microcontrôleur d’architecture ESP32-S, et possédant déjà un stock d’ESP32 DEVKIT de chez Expressif, j’ai adapté le code pour afficher les résultats sur un module LCD ST7567S en i2c, de 128×64, trouvé sur aliexpress pour moins de 5€, seul subsiste le bouton permettant de sélectionner la valeur de l’atténuateur (connecté sur pin 14 de l’ESP), les pin’s SDA/SCK du LCD étant quand à elles reliées aux broches D21/D22. Code dispo sur Github. Nécessite la librairie U8g2lib.h

La mesure ci dessous est réalisé via la sortie d’un générateur de tracking, -5dbm@1Ghz.

A la demande de F1CHF, une modification apporté pour ajout d’un fréquencemètre, avec cependant quelques contraintes et réserves à prendre en compte, voir le Github.

Laboratory, Measure, RF

RF level meters with AD8318, for 23cm and above.

Laisser un commentaire

This is based on HF5L Club work, as it’s hard to find (and expensive) a 23cm SWR/Power meter,

« A dual meter would be much more convenient for measuring the standing wave ratio (SWR) and return loss. Reinhardt DC5ZM also developed dual meter using two modules with AD8318. »

this use two -40db coupler from China, sketch has been recoded to match atmega328P, with two digital buttons, and I2C display 2×16, the goal is to measure some watt’s, not miliwatt with this unit.



Laboratory

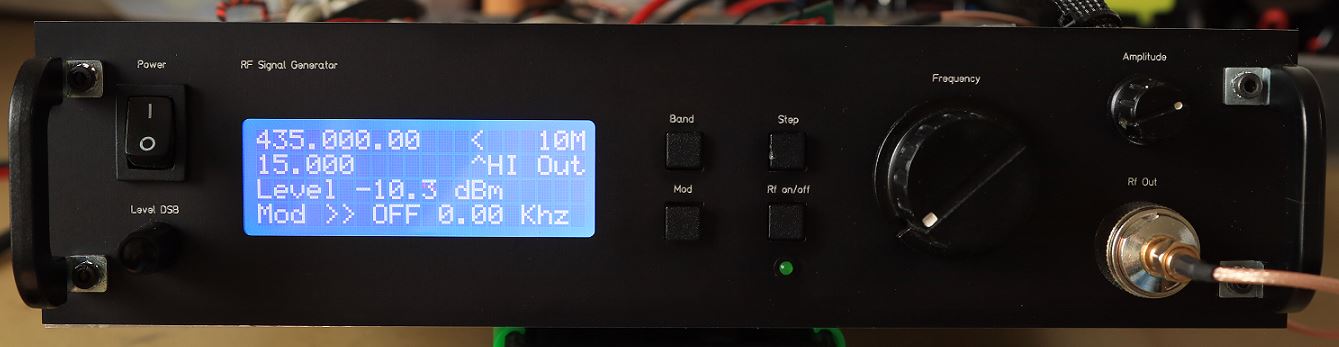

Cheap ADF4351, RF Generator, home made

4 commentaires

Le but du projet est de monter une source RF pour la bidouille au labo … couvrant les bandes amateurs jusqu’au 23cm au moins (pour le moment je n’expérimente pas au dessus).

Specifications:

  • Couvertures 3Mhz à 1.5Ghz
  • Selecteur de bande 35/50/145/435/1240.
  • Step 10M/1M/100k/10k/6.25k.
  • Internal modulator 1/30khz.
  • Mod DSB de 1 à 1500Mhz, et NBFM de 35 à 1500Mhz
  • Sortie ajustable de ~-60dbm à ~0dbm.
  • Base de temps OCXO 10Mhz.
  • Filtre anti harmonic 4 bands.

Synthé:

Nous emploierons pour base un synthétiseur, ADF4351 (35Mhhz to 4000Mhz).

Référence:

La référence de base 25mhz de la carte supportant l’ADF4351 à été remplacer par un OCXO à 10Mhz.

Download PCB

MCU:

Le MCU choisi est Arduino MEGA , pour sa rapidité mais surtout pour le nombres d’entrée/sortie disponible.

Affichage:

L’affichage sera sur un LCD 4×20, piloté en I2C.

IHM:

Il Supporte l’ecran LCD, les 4 boutons poussoirs, STEP/BAND/MOD/RF on/Off, l’encodeur rotatif.

Controle du niveau de sortie:

Le niveau de sortie est contrôlé par deux PE4302 monté en série, nous pourrons donc attendre -60dbm en sortie.

Download PCB + Sketch

Mesure du niveau de sortie:

Il sera mesuré par un ADL5513, compensation température corrigé par MCP4725

Dispo chez SV1AFN

Modulation NBM/DSB:

Un petit gené AD9833 injectera une modulation (pilotable) sur la référence, dans le but de faire de la NBFM ou de la DSB via un mélangeur.

PCB du répartiteur NBFM/DSB

Un mélangeur SYM63LH+, assurera la modulation DSB.

PCB

Géné HF:

#En cours de développement …

Filtre Harmonic:

#En cours de développement …

Autres fichiers:

– Interface SPI (pcb)

– Switch RF de sortie HMC849A

– PCB Carte distribution alimentation

Pictures:

DSB Modulator: @435Mhz

Liens:

Related ADF4351 project

Laboratory, Measure

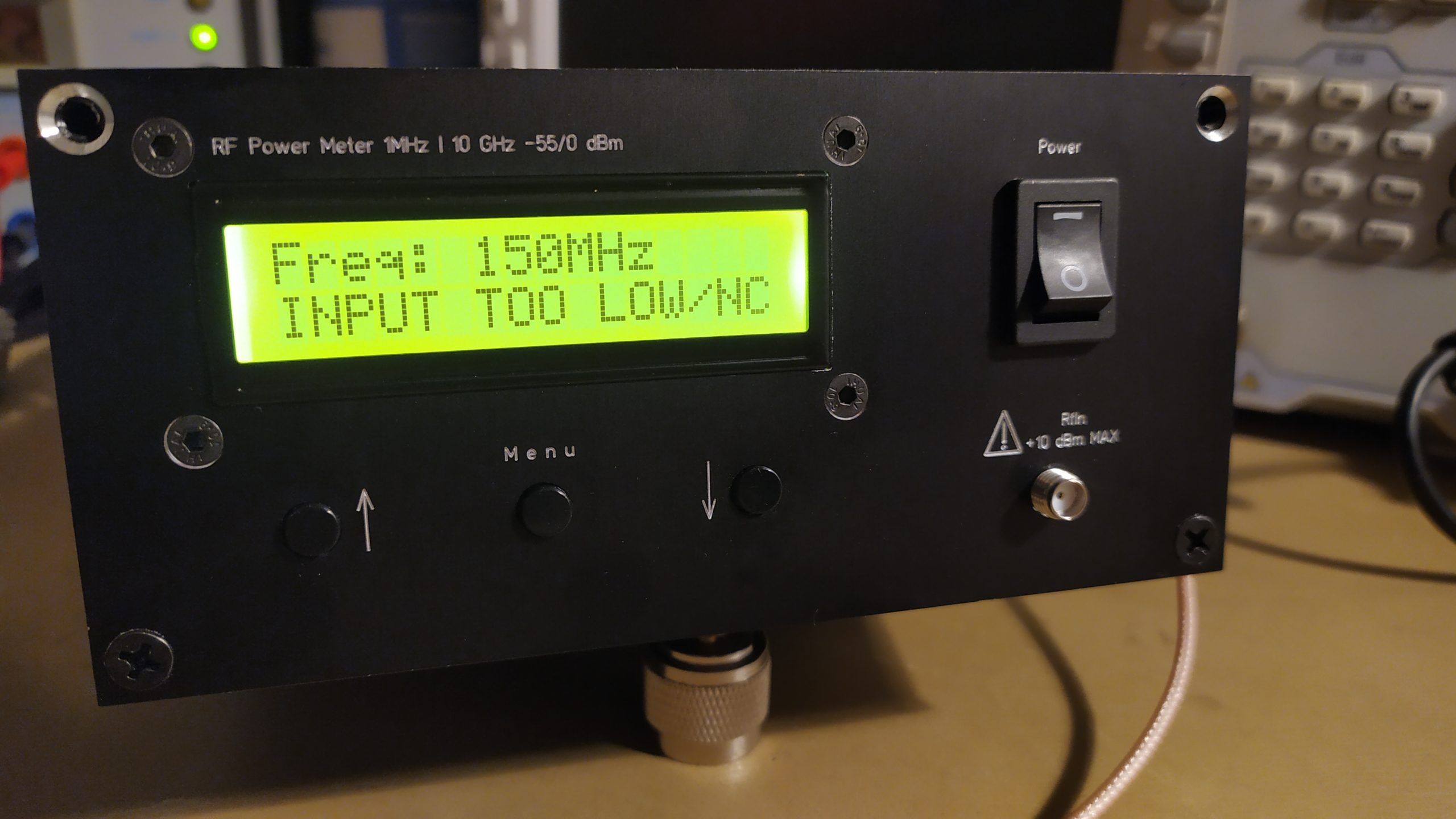

Milli-Wattmètre 1MHz – 10GHz, -55/0dBm

Laisser un commentaire

Mon fréquencemètre actuel (modele OZ2CPu ) étant arrivé à sa limite d’utilisation,  j’ai décidé de construire un nouveau modèle pouvant mesurer jusqu’à 10ghz, grâce à l’utilisation d’un AD8317.

Il y’a bien la réalisation de pa0rwe mais les points de calibration ne sont que de 8, mon choix s’est donc porté l’article d’elektor  qui lui offre 20 points de calibration, je ferais donc la calibration sur les bandes amateurs. La dynamique de mesure va de -55 à 0dbm.

J’y est adjoint une alimentation secteur sur filtre, et redessiné les PCB a partir des schémas d’elektor pour y inclure le tout dans un boitier aluminium. (Les pcb d’elektor sont disponible a la vente)

Le boitier (68x145x200 voir aliexpress), GERBER Pcb, les schémas, et sketch Arduino sont disponible sur le site officiel d’Elektor.

en cours de construction …

Ci-dessus, le filtre secteur, et la carte alimentation, transformateur 2×15/3Va.

Pour limiter le bruit, les lignes sont séparées, deux régulateurs 78L05, un dédié à l’alimentation de l’Arduino et l’autre pour l’AD8317, la troisième sortie étant réservé a l’éclairage du LCD, un MIC5205 se charge de délivré du 4v.

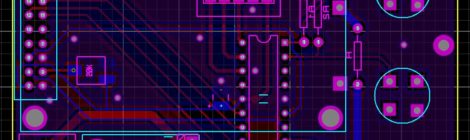

Ci dessus, la carte principale supportant également l’afficheur LCD 2×16, en haut a droite un régulateur 4v pour le rétroéclairage, dessous l’Arduino Nano, la référence de tension externe (2.048v) MCP1501, en bas les trois boutons poussoirs.

Cout:

PCBWay votre offre 5€ pour vos premier PCB

Boitier  20€ env sur Aliexpress
